MSP430F599x 微控制器 (MCU) 采用独特的低功耗加速器 (LEA_SC) 进行数字信号处理，从而使其低功耗特性和器件性能达到新的高度。这款加速器的性能高达 ARM® Cortex®-M0+ MCU 的 40 倍，可以协助开发人员使用复变函数（例如 FFT、有限脉冲响应 (FIR) 和矩阵乘法）有效处理数据。免费提供的 DSP 库无需求助 DSP 专家即可实施。此外，此类器件还具备高达 256KB 的 FRAM 统一标准存储器，能够为高级 应用提供更多空间， 并且为实现无线固件更新提供更高灵活性。

MSP 超低功耗 (ULP) FRAM 微控制器平台将独特的嵌入式 FRAM 和全面的超低功耗系统架构相结合，从而使系统设计人员在低能耗条件下提升性能。FRAM 技术将 RAM 的低能耗快速写入、灵活性和耐用性与闪存的非易失性相结合。

MSP430FR599x MCU 由一款广泛的硬件和软件生态系统进行支持，提供参考设计和代码示例，协助用户快速开展设计。MSP430FR599x 的开发套件包括 MSP-EXP430FR5994 LaunchPad™ 开发套件和 MSP-TS430PN80B 80 引脚目标开发板。此外，TI 免费提供 MSP430Ware™ 软件。该软件以 Code Composer Studio™IDE 桌面和云端版本组件的形式在 TI 资源管理器内部提供

• 嵌入式微控制器

嵌入式微控制器

超低功耗写入

125ns 每个字的快速写入（4ms 内写入 64KB）

灵活分配存储器中的数据和应用程序代码

1015 写入周期持耐久性

抗辐射和非磁性

时钟频率高达 16MHz 的 16 位精简指令集 (RISC) 架构

高达 256KB 的铁电随机存取存储器 (FRAM)

宽电源电压范围：
1.8V 至 3.6V (1)

优化的超低功率模式

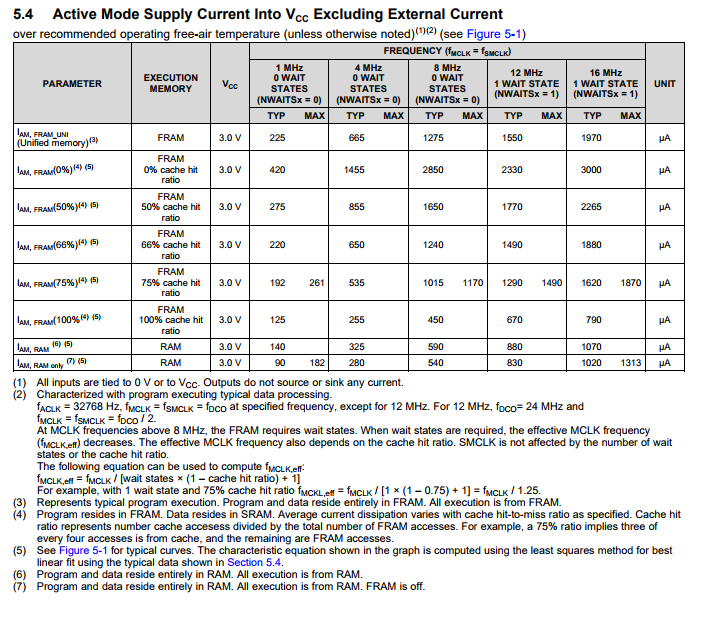

工作模式：118µA/MHz

待机模式下的 VLO (LPM3)：500nA

待机模式下的实时时钟 (RTC) (LPM3.5)：350nA (2)

关断电流 (LPM4.5)：45nA

针对信号处理的低功耗加速器 (LEA)（仅限 MSP430FR599x）

独立于 CPU 运行

与 CPU 共享 4KB RAM

256 点高效复变快速傅立叶变换 (FFT)：
运算速度比 ARM® Cortex®-M0+ 内核快多达 40 倍

智能数字外设

32 位硬件乘法器 (MPY)

6 通道内部直接存储器访问 (DMA)

具备日历和报警功能的 RTC

六个 16 位定时器，每个定时器具有多达七个捕捉/比较寄存器

32 位和 16 位循环冗余校验 (CRC)

高性能模拟

16 通道模拟比较器

12 位模数转换器 (ADC)，具有窗口比较器、内部基准和采样保持功能以及多达 20 条外部输入通道

多功能输入/输出端口

所有引脚支持电容触控功能，无需使用外部组件

可每位、每字节和每字访问（成对访问）

所有端口上，从 LPM 中的边沿可选唤醒

所有端口上可编程上拉和下拉

代码安全性和加密

128 位或 256 位高级加密标准 (AES) 安全加密和解密协处理器

针对随机数生成算法的随机数种子

IP 封装防止对存储器进行外部访问

增强型串行通信

硬件通用异步收发器 (UART) 或 I2C 自举程序 (BSL)

支持多从器件寻址的 I2C

支持自动波特率侦测的 UART

IrDA 编码和解码

多达四个 eUSCI_A 串行通信端口

多达四个 eUSCI_B 串行通信端口

灵活时钟系统

具有 10 个可选厂家调整频率的定频数控振荡器 (DCO)

低功率低频内部时钟源 (VLO)

32kHz 晶振 (LFXT)

高频晶振 (HFXT)

开发工具和软件（另请参见Tools and Software）

开发套件（MSP-EXP430FR5994 LaunchPad™开发套件和 MSP‑TS430PN80B 目标插接板）

MSP430Ware™ 软件，适用于 MSP430™微控制器

Device Comparison 汇总了提供的器件变型和封装选项

要获得完整的模块说明，请参见《MSP430FR58xx，MSP430FR59xx，MSP430FR68xx 和 MSP430FR69xx 系列用户指南》

(1)最小电源电压受 SVS 电平限制。

(2)RTC 由 3.7pF 晶振计时。
