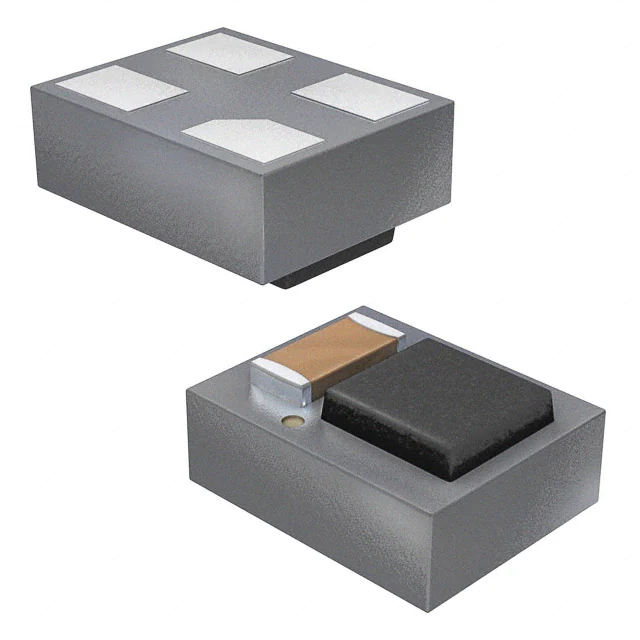

LXDC2HL，2UR和3EP系列微型DC-DC转换器
村田制作所推出LXDC2HL，2UR和3EP系列（LXDC2HL, 2UR, and 3EP Series Micro DC-DC Converters），可节省空间并降低EMI噪声
发布时间：2018-06-14
村田电子已开始批量生产其LXDC2HL，2UR和3EP系列微型DC-DC转换器，这将减少电池供电设备中降压转换器所使用的电路板空间。这些系列中的产品都比分立解决方案小得多，因此非常适合节省空间。在大多数情况下，微型DC-DC转换器解决方案所占用的空间不到采用分立元件实现的同一解决方案的一半。
这些微型DC-DC系列微型降压转换器器件设计用于2.3 V至5.5 V电源，如锂离子电池。这些器件采用新开发的铁氧体多层基板，该基板采用功率电感器，可实现极低的导电和发射噪声。控制器IC和电感器之间的连接长度接近于零，进一步有助于降低噪声排放。铁氧体多层衬底技术是一种工艺，其中多达50层不同的铁氧体材料被压在一起以在器件的衬底内产生三维电路。2HL系列需要额外的输入和输出电容。然而，2UR和3EP系列将输入和输出电容器集成在铁氧体基板上，从而提供更大的节省空间的优势。
可用输出电压范围为1.0 V至3.3 V.这些器件在3.6 V IN / 1.8 V OUT时的典型效率为：85％（2HL），87％（2UR）和92％（3EP）。所有型号的工作温度范围均为-40°C至85°C。这些产品具有同步整流拓扑和PFM / PWM自动选择功能。2UR和3EP系列还具有强制PWM引脚。
LXDC2HL，2UR和3EP系列微型DC-DC转换器特性
采用电感嵌入式铁氧体基板，EMI噪声低，占位面积小
采用同步整流技术和PFM / PWM自动选择功能，效率高
输入电压范围：2.3 V至5.5 V（2HL系列），2.7 V至5.5 V（2UR系列），2.5 V至5.5 V（3EP系列）
最大负载电流：600 mA（2HL - 取决于输出电压），600 mA（2UR），1 A（3EP）
固定输出电压：1.0 V至3.3 V（标称值）
开关频率：3.0 MHz（2HL），6.0 MHz（2UR），4.0 MHz（3EP）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LXDC2HL12A-050 | 隔离电源模块-电源管理 | DC/DC CONVERTER 1.2V 600MA SMD | 在线订购 | |
| | LXDC2HL10A-080 | 隔离电源模块-电源管理 | DC/DC CONVERTER 1V 600MA SMD | 在线订购 | |
| | LXDC2HL1DA-087 | 隔离电源模块-电源管理 | DC/DC CONVERTER 1.35V 600MA SMD | 在线订购 | |
| | LXDC2HL15A-051 | 隔离电源模块-电源管理 | DC/DC CONVERTER 1.5V 600MA SMD | 在线订购 | |
| | LXDC2HL25A-053 | 隔离电源模块-电源管理 | DC/DC CONVERTER 2.5V 500MA SMD | 在线订购 |
