INA250 电流检测放大器
Texas Instruments 的 36 V 低压侧/高压侧双向零漂移电流检测放大器（INA250 Current-Sensing Amplifier）采用高精度内部分流电阻器
发布时间：2018-06-14
Texas Instruments 的 INA250 是一款电压输出、电流检测放大器系列，集成了内部分流电阻器，能够在共模电压下进行高精度电流测量，其中共模电压在 0 V 至 36 V 之间变化并独立于电源电压。 该器件是一款双向、低压侧或高压侧分流监视器，允许利用外部基准来测量从任一方向上流经电流检测电阻器传感器的电流。 通过集成精密电流检测电阻器，使测量准确性达到校准级别、实现了超低温度漂移，并确保始终可获得针对感测电阻器经过优化的 Kelvin 布局。
INA250 电流检测放大器特性
精密型集成分流电阻器：
分流电阻器：2 mΩ
分流电阻器容差：0.1%（最大）
在 -40°C 至 85°C 范围内具有 15 A 连续电流
-0°C 至 125°C 范围内的温度系数：10 ppm/°C
宽共模电压范围：–0.1 V 至 36 V
高精度：
低增益误差（分流和放大）：0.3%（最大值）
失调电流：50 mA（最大值，INA250A2）
增益：500 V/V
额定工作温度：–40°C 至 125°C
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

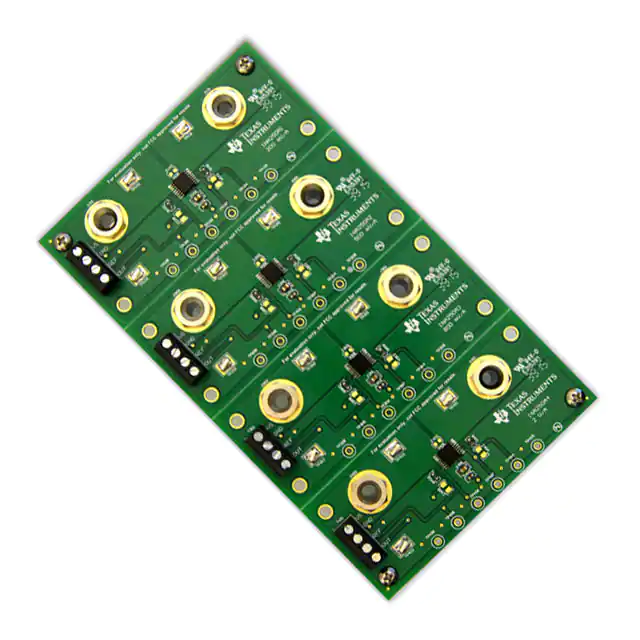

 | | INA250EVM | 运算放大器-运算放大器及比较器 | EVAL BOARD FOR INA250 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | INA250A2PW | 电流检测放大器-运算放大器及比较器 | ICOPAMPCURRSENSE36V16TSSOP | ￥47.22697 | 在线订购 |
 | | INA250A4PWR | 电流检测放大器-运算放大器及比较器 | INA250 具有集成分流电阻的 36V、双向、精密电流检测放大器 | ￥16.70104 | 在线订购 |
| | INA250A1PWR | 电流检测放大器-运算放大器及比较器 | INA250 具有集成分流电阻的 36V、双向、精密电流检测放大器 | ￥15.37515 | 在线订购 |
| | INA250A3PWR | 电流检测放大器-运算放大器及比较器 | INA250 具有集成分流电阻的 36V、双向、精密电流检测放大器 | ￥31.77591 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| 集成式电流感应模数转换器 | | 358KB | 856次 |  | |
| 集成过流检测功能的双向低侧相电流感测 (Rev. A) | | 444KB | 924次 | | |
| 集成电流感测电阻 (Rev. A) | | 377KB | 770次 | | |
| 高精度低侧电流测量 (Rev. A) | | 388KB | 822次 | | |
| 集成电流感测信号路径 (Rev. A) | | 380KB | 789次 | | |
| 高精度低侧电流测量 | | 388KB | 801次 | | |
| 所选封装材料的热学和电学性质 | | 645KB | 792次 | | |
| Bidirectional, Low-Side Phase Current Sensing With Onboard Overcurrent Detection | | 178KB | 884次 | | |
| INA250中文资料 | | - | | ||
| INA250datasheet | | - | |
