MYMGK 系列 DC-DC 转换器
Murata 的 MYMGK 系列微型表面贴装、负载点 (PoL) DC-DC 转换器（MYMGK Series DC-DC Converters）提供两种输出电压范围选择
发布时间：2018-06-14
Murata 的 MYMGK 系列微型、非隔离“单块”型表面贴装、负载点 (PoL) DC-DC 转换器包括两种型号：6 安培和 20 安培版。 每个版本都提供两个电压范围选择。 这些转换器的典型应用包括：为数据、电信和网络通信设备中使用的 FPGA 和 CPU 以及使用分布式总线架构的设备供电。
6 安培 MYMGK1R806FRSR 的体积仅 9.0 mm x 7.5 mm x 5.0 mm，其输出在 0.7 VDC 至 1.8 VDC 范围内可调，采用 +5 VDC 输入。 此外，MYMGK00506ERSR 在 +12 VDC 标称输入下的输出电流高达 6 A mp，输出电压为 0.7 VDC 至 5.0 VDC。
20 安培型号的体积为 10.5 mm x 9.0 mm x 5.6 mm，包括标称输入 +5 VDC 的 MYMGK1R820FRSR 和标称输入为 +12 VDC 的 MYMGK1R820ERSR。 可在 0.7 VDC 至 1.8 VDC 设定输出电压。
在该范围内，控制信号包括远程启/停和电源良好指示。 安全和保护特性包括欠压锁定 (UVLO)、输出短路和输出过流保护。
诸如可编程逻辑、FPGA 和 CPU 等计算密集型设备的使用越来越多，这就要求采用高度可靠的电源，且这些电源瞬态响应能力出色，能够快速响应负载变化、提供低内核电压和高电流。 单块型 MYMGK 系列瞬态响应快，所需外部输出电容器数量最少，因而能显著减小客户电路板的体积。
这些超紧凑、高能效转换器，通常是效率在 87.8% 至 95% 之间（视负载而定）的型号满足工业和电信领域的尺寸、能效和功率密度要求，特别是 MYMGK 系列在高温运行情况下，同时还具有出色的热降额性能。
MYMGK 系列 DC-DC 转换器特性
MYMGK***06 系列的特性
输出电压范围可调
MYMGK1R806FRSR：0.7 VDC 至 1.8 VDC
MYMGK00506ERSR：0.7 VDC 至 5.0 VDC
高达 6 A 的输出电流
快速响应负载变化
超紧凑表面贴装封装：9.0 mm x 7.5 mm x 5.0 mm
能效高
MYMGK1R806FRSR：90% (VO = 1.8 VDC)
MYMGK00506ERSR：95% (VO = 5.0 VDC)
出色的热降额性能
过流保护
启/停控制（正逻辑）
电源良好信号
符合 RoHS-6 有害物质合规性要求
MYMGK***20 系列的特性
可在 0.7 VDC 至1.8 VDC 范围内设定输出电压
高达 20 A 的输出电流
快速响应负载变化
超紧凑表面贴装封装：10.5 mm x 9.0 mm x 5.6 mm
高能效 89.2% (*FRSR)、87.8% (*ERSR)
出色的热降额性能
过流保护
启/停控制（正逻辑）
电源良好信号
符合 RoHS-6 有害物质合规性要求
高度可靠/通过了耐热冲击测试
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MYMGK00506ERSR | 隔离电源模块-电源管理 | 6A,NON-ISOLATEDPOLDC/DCCONVE | ￥37.51403 | 在线订购 |
| | MYMGK1R806FRSR | 隔离电源模块-电源管理 | 6A,NON-ISOLATEDPOLDC/DCCONVE | 在线订购 | |
 | | MYMGK1R820FRSR | 隔离电源模块-电源管理 | 20A,NON-ISOLATEDPOLDC/DCCONV | ￥72.71253 | 在线订购 |
| | MYMGK1R820ERSR | DC-DC电源模块-电源管理 | 非隔离 PoL 模块 直流转换器 输出:700mV~1.8V 20A 输入:8V~14V | ￥70.24480 | 在线订购 |

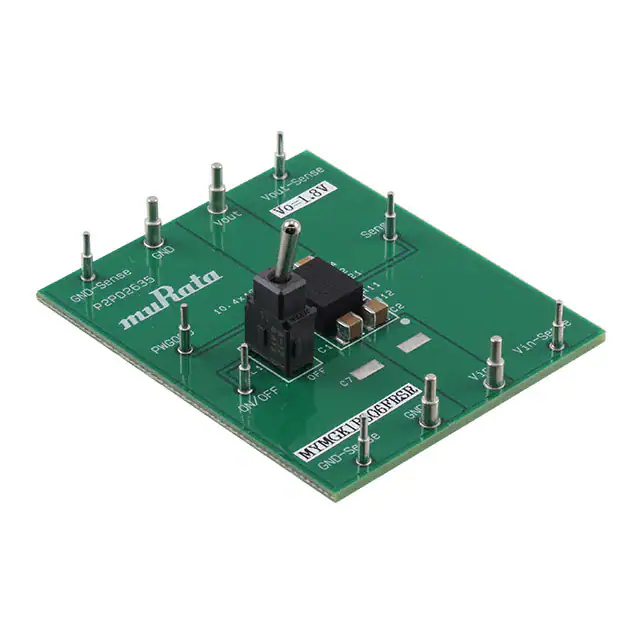

 | | MYMGK1R806FRSR-EVM | 隔离电源模块-电源管理 | 6A,NON-ISOLATEDPOLDC/DCCONVE | 在线订购 | |
 | | MYMGK00506ERSR-EVM | 隔离电源模块-电源管理 | 6A,NON-ISOLATEDPOLDC/DCCONVE | ￥577.80689 | 在线订购 |

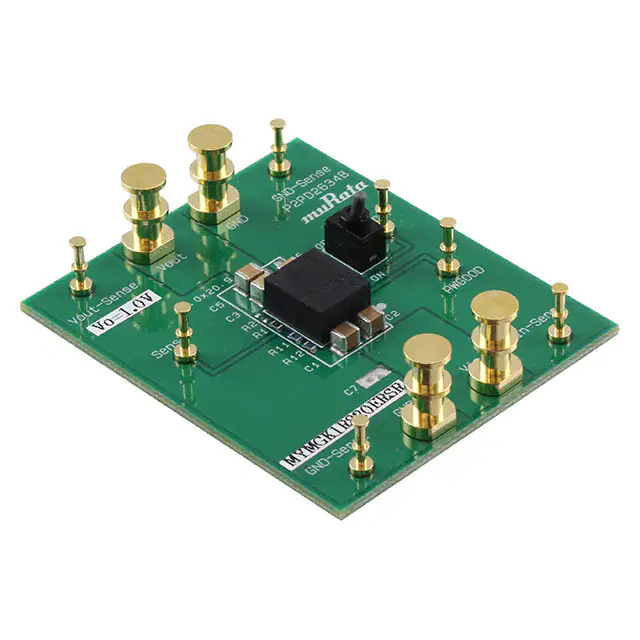

 | | MYMGK1R820ERSR-EVM | 隔离电源模块-电源管理 | 20A,NON-ISOLATEDPOLDC/DCCONV | ￥577.80689 | 在线订购 |

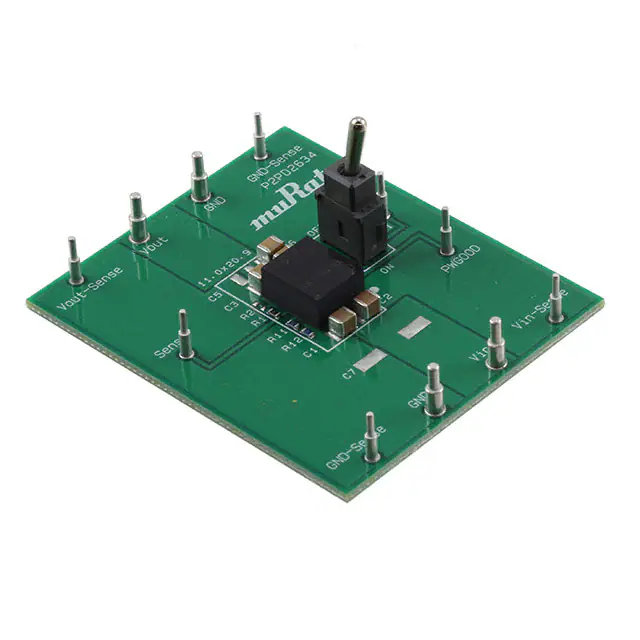

 | | MYMGK1R820FRSR-EVM | 隔离电源模块-电源管理 | 20A,NON-ISOLATEDPOLDC/DCCONV | ￥577.80689 | 在线订购 |
