微型DC-DC转换器

村田制作所的微型DC-DC转换器(Micro DC-DC Converter)可提供超紧凑的尺寸和EMI噪声抑制
发布时间:2018-06-14
村田电子的新型微型DC-DC转换器系列采用独特的铁氧体基板嵌入功率电感器。通过结合Murata的一些专有材料和技术能力(特别是铁氧体材料专业知识,多层处理和电源模块设计),村田制作所开发的产品系列可提供超紧凑的尺寸和EMI噪声抑制。
Murata LXDC系列的一个关键特性是将功率电感器嵌入实际的铁氧体衬底中。通过利用这种结构,IC可以直接安装在功率电感器线圈上方,几乎没有图案长度,以减少泄漏辐射噪声。I / O连接通过相同的铁氧体基板布线,以创建类似于铁氧体磁珠的功能,从而显着降低导电噪声。最后,与其他分立式表面贴装电源模块设计相比,使用该产品时,电路板空间大大减少。
微型DC-DC转换器特性
由于电感器嵌入的铁氧体衬底,EMI噪声低,占板面积小
使用同步整流技术和PFM / PWM自动选择功能实现高效率(某些型号提供强制模式)
输入电压范围= 2.3 V至5.5 V和14 V(55F系列)
请参阅输出电压和负载电流的各个规格
开关频率= 2.5 MHz,2.8 MHz,3.0 MHz,3.3 MHz,4.0 MHz或6 MHz
工作温度范围= -40°C至+ 85°C
符合RoHS标准
微型DC-DC转换器应用
蓝牙/蓝牙低功耗
的Wi-Fi
NFC
全球定位系统
服务器/路由器
穿戴式

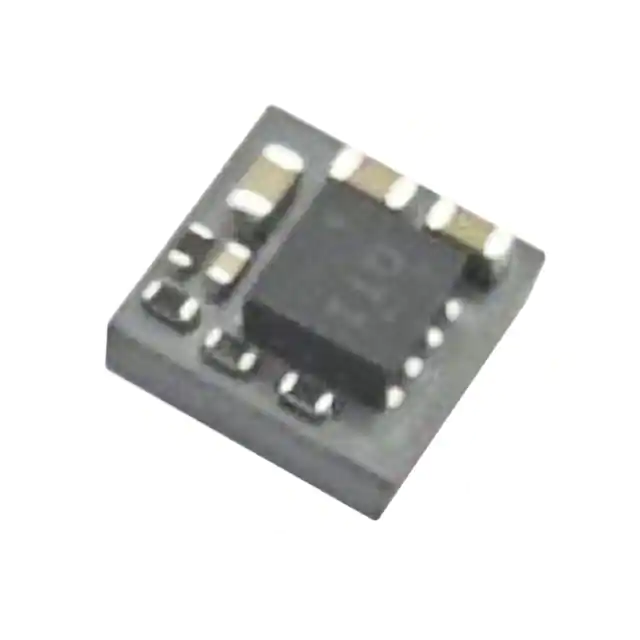

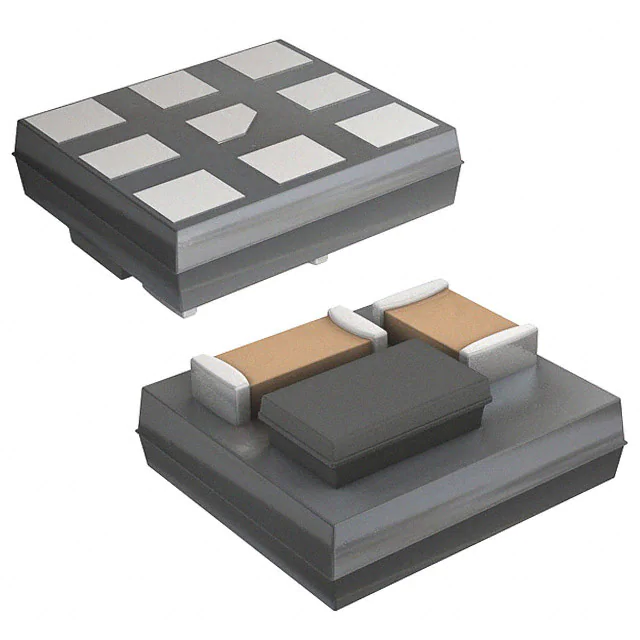

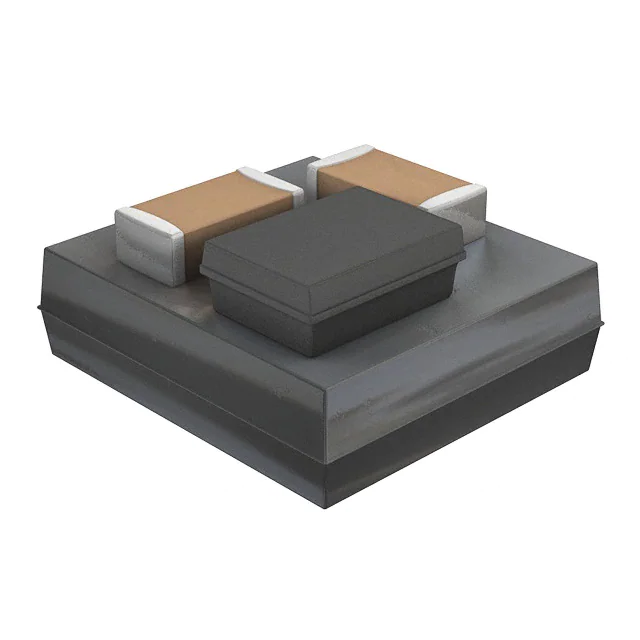

| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | LXDC2SCAAB-352 | 隔离电源模块-电源管理 | DCDCCONVERTER3.3V | 在线订购 | |
![]() | | LXDC2HL12A-050 | 隔离电源模块-电源管理 | DC/DC CONVERTER 1.2V 600MA SMD | 在线订购 | |
| | LXDC2HN33A-136 | 隔离电源模块-电源管理 | DC/DCCONVERTERSMD | 在线订购 | ||
![]() | | LXDC2HL33A-055 | 隔离电源模块-电源管理 | DC/DC CONVERTER 3.3V 300MA SMD | 在线订购 | |
![]() | | LXDC2HL10A-080 | 隔离电源模块-电源管理 | DC/DC CONVERTER 1V 600MA SMD | 在线订购 | |
![]() | | LXDC2HL1DA-087 | 隔离电源模块-电源管理 | DC/DC CONVERTER 1.35V 600MA SMD | 在线订购 | |
![]() | | LXDC2HL30A-054 | 隔离电源模块-电源管理 | DC/DC CONVERTER 3V 400MA SMD | 在线订购 | |
| | LXDC2XQ33A-254 | 隔离电源模块-电源管理 | DC/DCCONVERTER | 在线订购 | ||
![]() | | LXDC2UR15A-119 | 隔离电源模块-电源管理 | DC/DC CONVERT 1.5V 0.6A | 在线订购 | |
![]() | | LXDC2HL15A-051 | 隔离电源模块-电源管理 | DC/DC CONVERTER 1.5V 600MA SMD | 在线订购 | |
![]() | | LXDC2UR30A-143 | 隔离电源模块-电源管理 | DC/DC CONVERT 3V 0.6A | ¥20.38600 | 在线订购 |
![]() | | LXDC3EP33F-204 | 隔离电源模块-电源管理 | DC/DC CONVERTER | 在线订购 | |
![]() | | LXDC3EP18F-264 | 隔离电源模块-电源管理 | Non-Isolated PoL Module DC DC Converter 1 Output 1.8V 1A 2.5V - 5.5V Input | 在线订购 | |
![]() | | LXDC2UR12A-118 | 隔离电源模块-电源管理 | DC/DC CONVERT 1.2V 0.6A | 在线订购 | |
![]() | | LXDC44AAAC-169 | 隔离电源模块-电源管理 | DC/DC CONVERTER 3.3V 5W | ¥21.00505 | 在线订购 |
![]() | | LXDC2HL25A-053 | 隔离电源模块-电源管理 | DC/DC CONVERTER 2.5V 500MA SMD | 在线订购 | |
![]() | | LXDC3EP12F-151 | 隔离电源模块-电源管理 | DCDCCONVERTER1.2V | 在线订购 | |
![]() | | LXDC2HL18A-052 | DC-DC电源芯片-电源管理 | DC/DC CONVERTER 1.8V 600MA SMD | 在线订购 | |
![]() | | LXDC2HN18A-097 | 隔离电源模块-电源管理 | DC/DCCONVERTERSMD | 在线订购 | |
![]() | | LXDC2UR33A-122 | 隔离电源模块-电源管理 | DC/DC CONVERT 3.3V 0.6A | 在线订购 |
