稳压电路电源

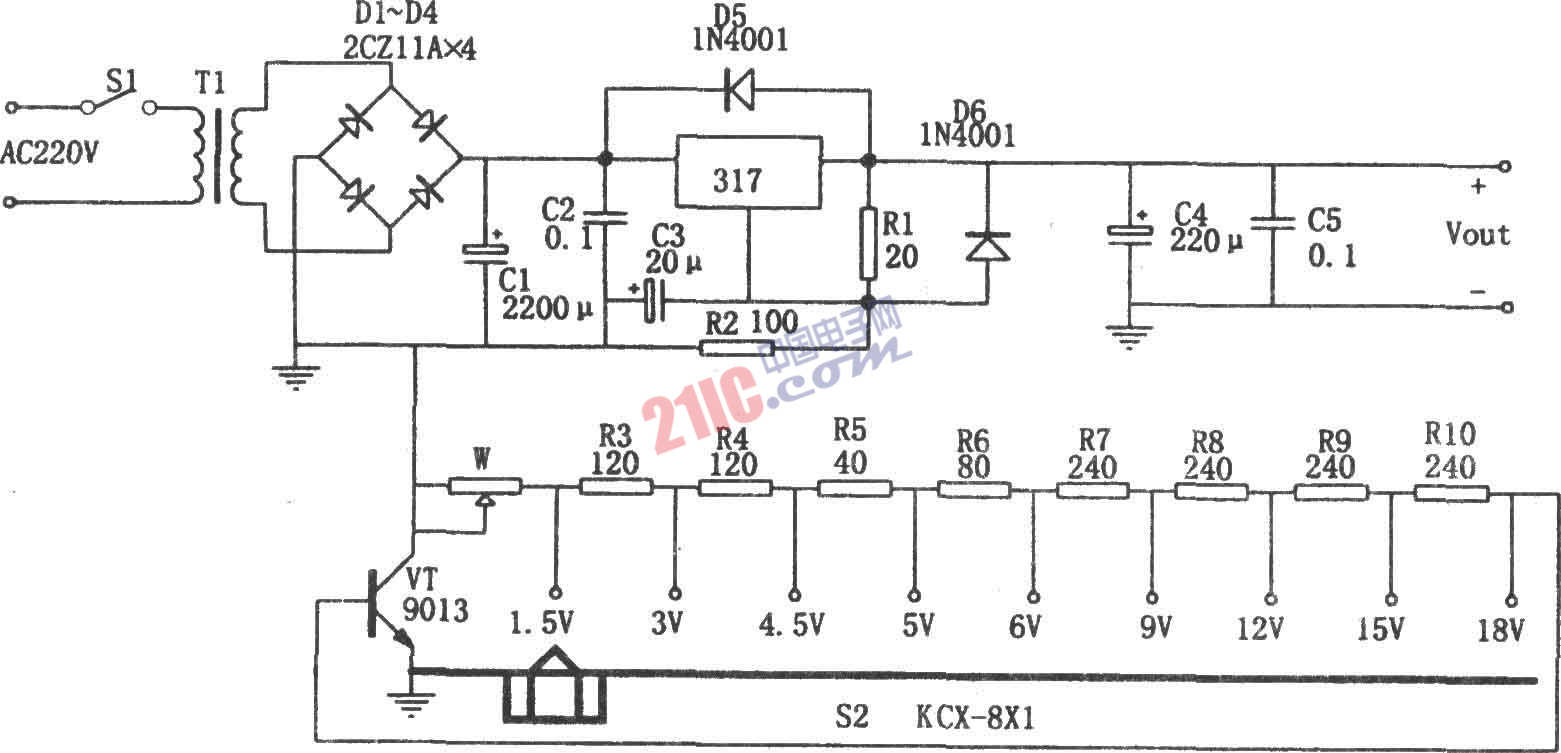

如图所示为分挡可调直流稳压电源。本电源主要以可调式三端稳压器LM317为核心，在LM317的调整端接有可调电位器W、电阻R3～R10及九挡拨动开关S2和三极管VT，通过调节S2，在输出端可得到固定的9挡不同的输出电压。三极管VT的作用是防止S2在拨动中出现暂时断开或接触不良，导致输出电压过高而损坏负载。R3～R10的阻值仅供参考。
