用高压线性稳压器HIP5600构成的小功率无变压器稳压电源电路图

提问者：光摄微针地点：- 浏览次数：11284 提问时间：05-13 14:46

我有更好的答案

1条回答: 60user156 05-19 01:19 回答数：被采纳数：

精密电压基准ICTL431是T0—92封装如图1所示。其性能是输出压连续可调达36V，工作电流范围宽达0.1。100mA，动态电阻典型值为0.22欧,输出杂波低。图2是TL431的典型应用，其中③、②脚两端输出电压V=2.如图所示为用高压线性稳压器HIP5600构成的小功率无变压器稳压电源。其主要特点如下：

(1)直流工作电压可达400V;

(2)交流工作电压有效值可达280V;

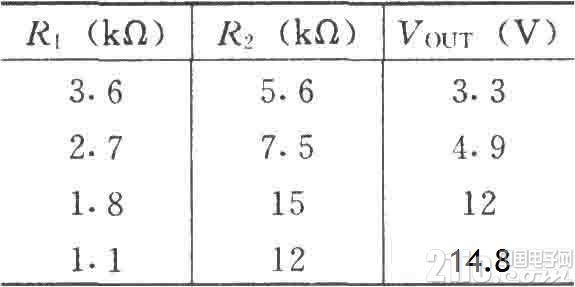

(3)外接两只电阻，直流输出电压可在1.2V至输入电压VIN～50V间调整;输出电压的确定如表所示，输出电流可在1mA至30mA范围内调整;

(4)自设散热器，芯片内有热断路和输出限流电路，不需设置外保护电路。
