1.25～27V的可调电源(NE555、LM723)

提问者：wanjia92 地点：- 浏览次数：5882 提问时间：03-18 16:02

我有更好的答案

1条回答: nvyweyrww1 03-26 09:34 回答数：0 被采纳数：0

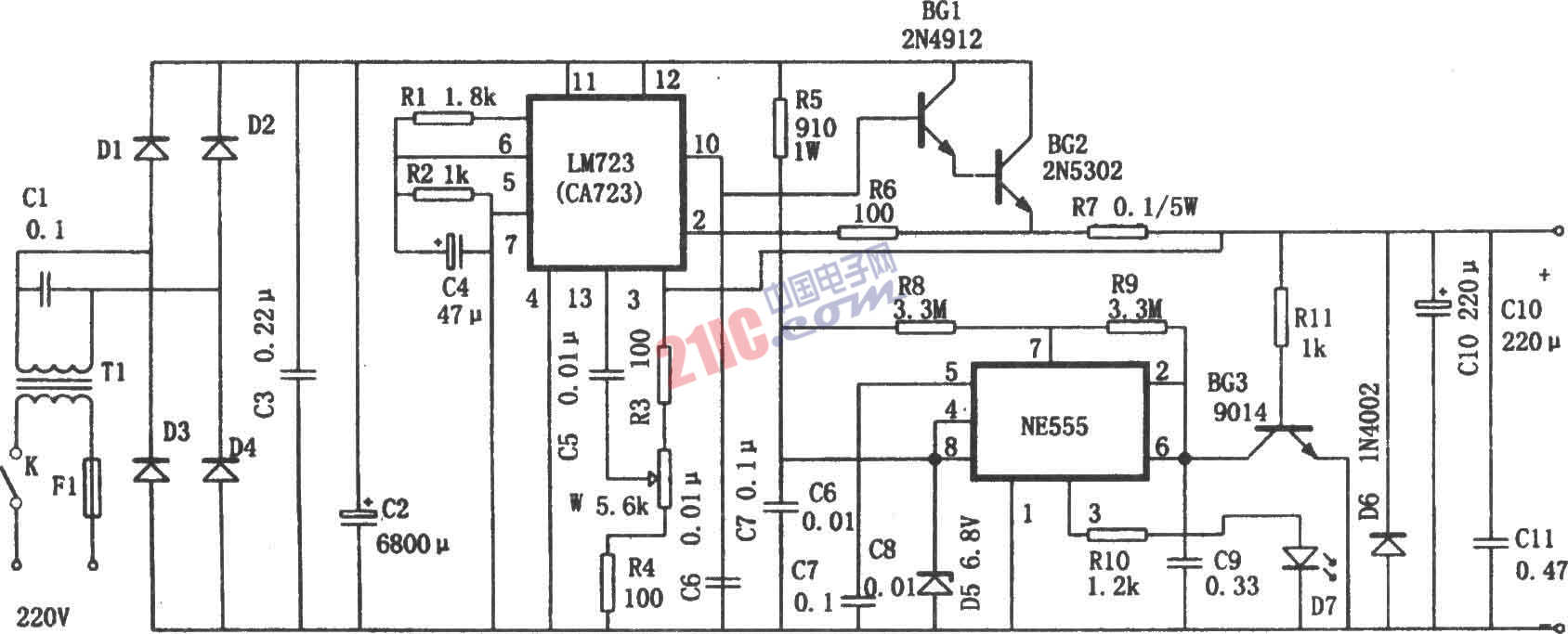

　　如图所示为1.25～27V的可调电源电路。本电源电路是采用高精度集成电路μA723组成的。它有如下特点：(1)输出电压在1.25～27V范围内连续可调。(2)具有限流保护功能，当输出电流≥6.5A时，μA723内部限流电路启动，从而保护稳压器。(3)电压稳定好，在电流为0～4.5A范围内，输出电压变化0.03V。(4)具有短路指示功能。用555集成电路构成短路指示振荡器，在输出电压存在时，555不振荡，LED常亮，当无输出电压(输出端短路)时，555产生振荡，LED以0.5～1Hz的频率闪烁。

 评论0  赞72
