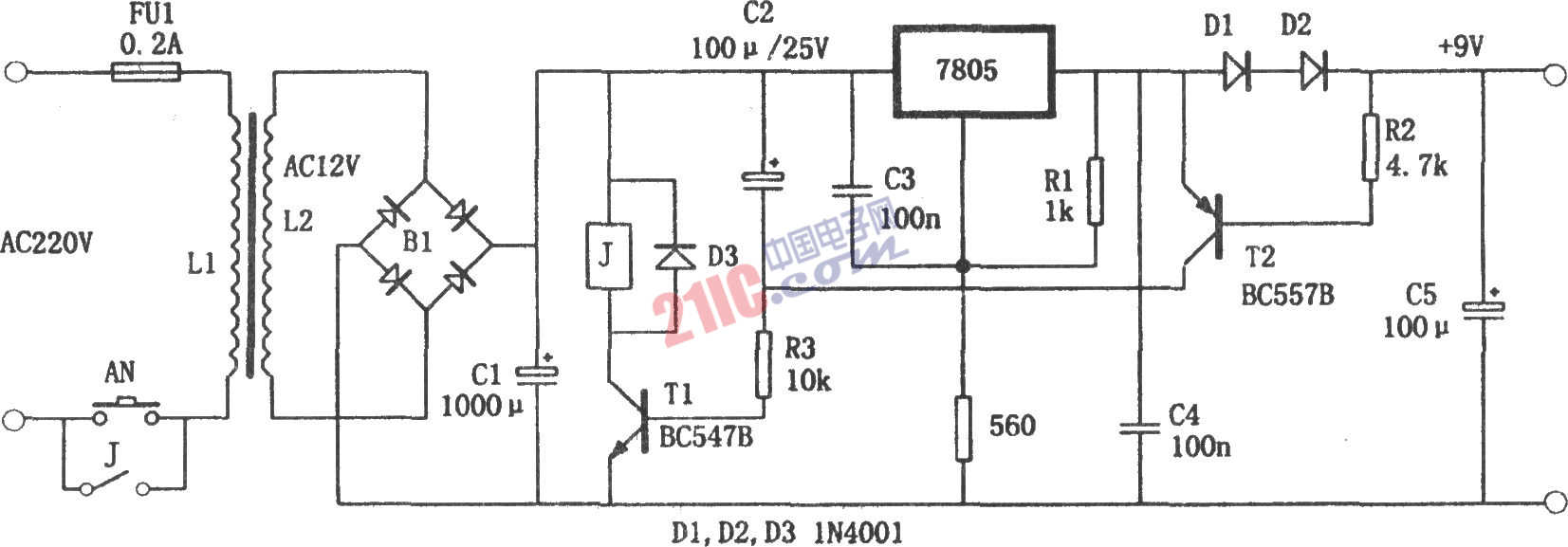

如图所示为一种在无负载电流时可自动切断的电源电路。当按下常开按钮AN后，220V交流电压加在变压器的初级绕组上，经变压、整流、滤波和7805的稳压为负载提供电压和电流。在负载上有电流通过时，D1、D2上的电位差，可使T2导通，进而T1也导通，继电器(J)动作，其触点(J1)闭合，形成自保持状态，电源正常工作。一旦负载电流停止流动(空载状态)，D1、D2两端无电压，T2截止，此时C2通过T1的基极被充电，经过几秒后，T1截止，继电器释放，J1触点切断变压器初级绕组上的220V交流输入电压，稳压器停止工作。只有再接上负载，按一下AN，电源才能再次工作。
