 稳压电路电源



实用的高精度可调电源

实用的高精度可调电源

提问者：jj568318653 地点：- 浏览次数：8822 提问时间：03-22 12:53

我有更好的答案

1条回答: sk49582628 03-27 17:14 回答数：0 被采纳数：0

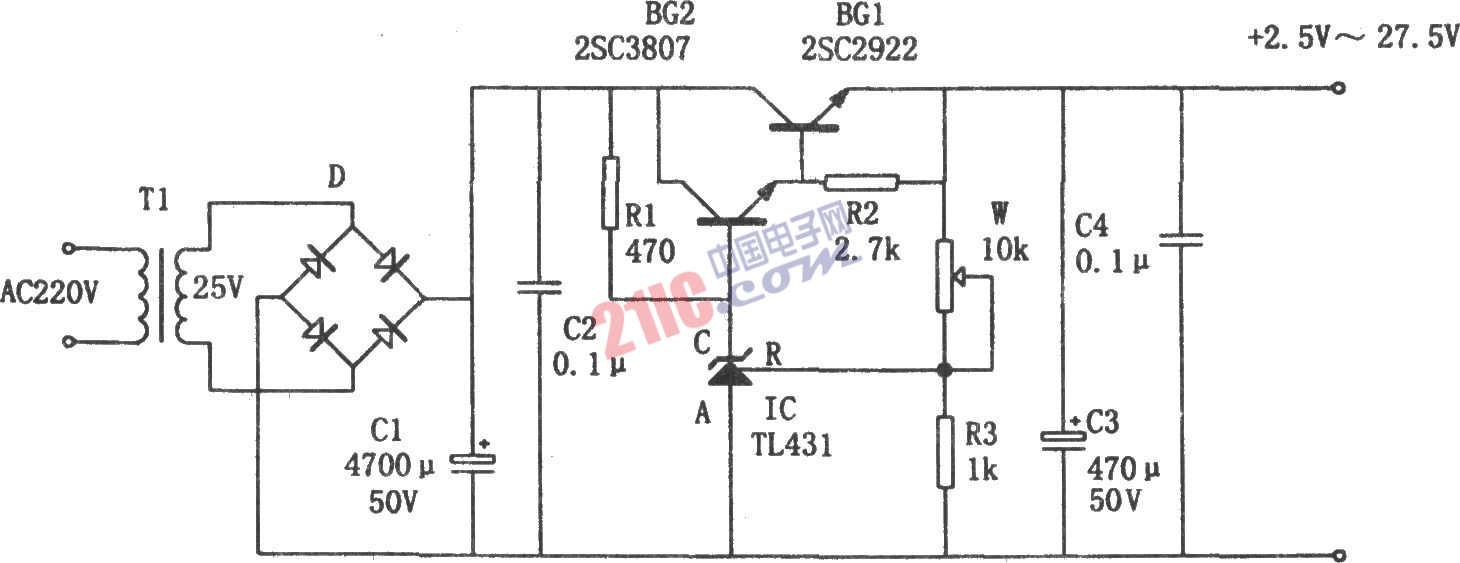

如图所示为一实用的高精度可调电源电路。该电路以具有温度补偿特性的、高精度的标准电压源集成电路TL431为核心，配合复合调整管BG1、BG2等元件构成稳压电源，输出电压在2.5～27.5V之间连续可调，输出电流≥5A，电压纹波≤5mV。

 评论0  赞76
