LM338构成的高精度大电流稳压电源

LM338构成的高精度大电流稳压电源
提问者:uweuruwsw 地点:- 浏览次数:9244 提问时间:12-29 17:23
我有更好的答案
提 交
1条回答
adonknight 01-01 07:21 回答数:0 被采纳数:0

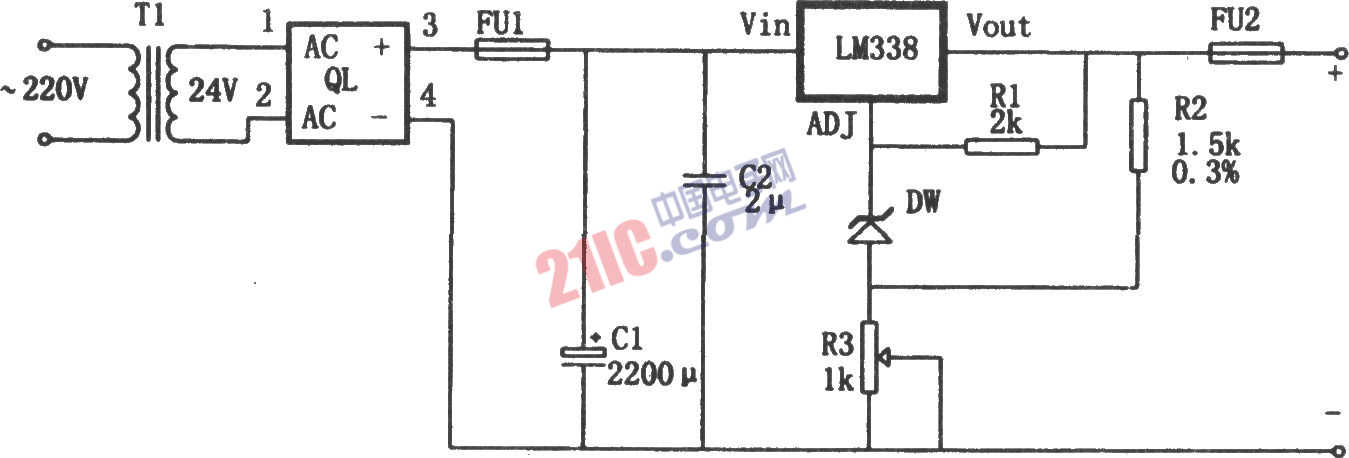

如图所示为一种高精度大电流稳压电源电路。该电路采用额定输出电流为5A的三端稳压器LM338做成大电流可调稳压电源。其特点是:(1)输出电流大。额定电流为5A,最大允许峰值电流为7A。(2)电路简单。(3)电压调整率可达到0.012%N,漂移可达0.0005V/H。(4)输出电压在1.25~32V之间可调。
