DIY具限流档位及电压可调稳压电源

这一款可调稳压电源最大输出电压约为20V，最大输出电流可达2A，设有200mA、300mA、600mA三个限流档位和一个直通档位，具有输出指示和过流限制指示，使用方便，能满足一般检修的需要。

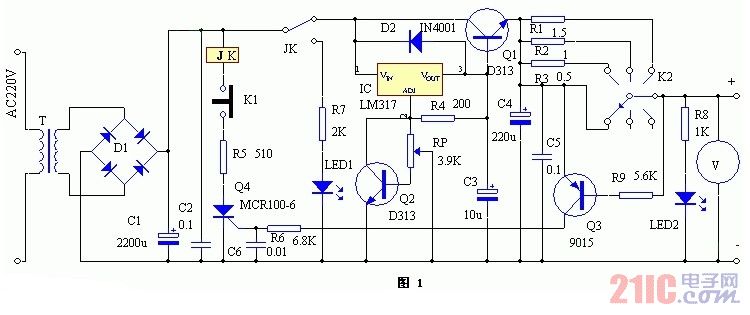

该电源由三端可调稳压集成电路LM317为核心构成，电路如图1所示。由于LM317最大输出电流为1.5A，且当输入与输出端压差过大时功耗，故采用Q1大功率三极管来扩展输出电流。RP为线绕电位器，可精确调整输出电压的大小，Q2是为避免RP触点接触不良时，导致输出电压高于设定电压而设置，一般情况下Q2截止，一旦RP触点开路，则Q2通过RP提供的偏置电压而导通，使调整端电压下降，从而使输出电压变低。R1、R2、R3、Q3及K2组成电流范围检测电路，当负载电流在电阻R1或R2或R3上产生的压降达到0.3V时，Q3导通，使Q4触发导通，JK吸合，输出被切断，LED2熄灭，LED1变亮，指示此时为过流限制状态。按动K1即可恢复正常输出状态，可控硅G极的C6起抗干挠作用，可减少可控硅的误触发。

LED2除作工作状态指示外，还是该电源空载时的负载，使输出电压在有负载与空载时相差不大。电路中的电压表可用万用表代替。
