ICL7673不间断电源的典型电路

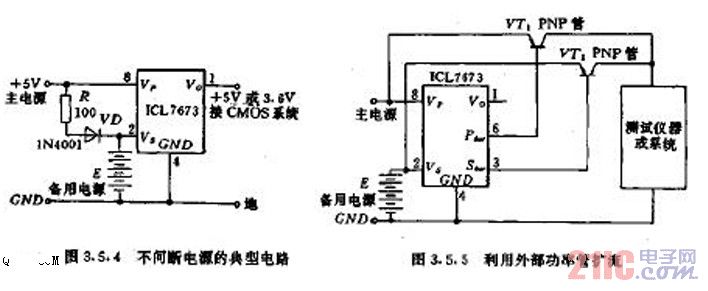

由ICL7673构成的UPS典型电路如图3.5.4所示。图中采用+5V主电源，备用电源选3.6V镍镉电池组E。正常工作时，+5V电源还经过电阻R和硅二极管VD对镍镉电池进行涓流充电，输出电压Vo也为+5V.当电网停电时，改由E对CMOS系统继续供电，输出电压变成+3.6V，可保证RAM中的数据不致丢失。VD的作用是掉电后防止E向主电源回路倒灌电流，可选1N4001型二极管。R值依涓流充电电流而定，当充电电流为10mA时，取R=100欧。若需提供较大的输出电流，可通过外部PNP功率管（例如3AD6、3AD30）进行扩流.

电路如图3.5.5所示。常态下Pscr=0+VT1导通，主电源经过VT1向仪表（或系统）供电。当电网停电时，Sscr=0，VT2导通，VT1截止，备用电源E经过VT1继续供电。
