线性稳压电源系列电路

提问者：uwujjsdfe 地点：- 浏览次数：7436 提问时间：01-08 02:23

我有更好的答案

1条回答: qwe048 01-11 14:42 回答数：被采纳数：

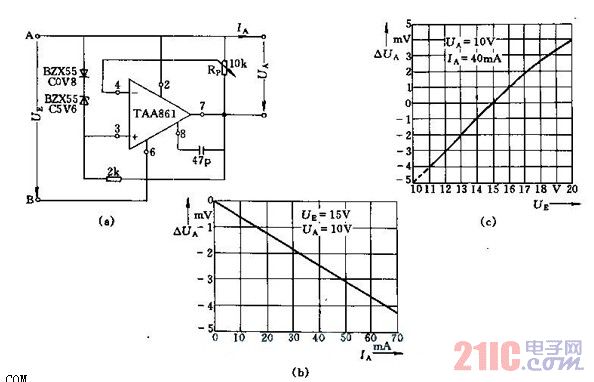

图（a）电路输出电压由电位器Rp调节，并且具有线性调节特性。图（b）示出输出电压偏差Ua同负载电流Ia(0-70mA)的关系曲线，图（c）为同输入电压Ue的关系曲线。

主要的技术数据：

输入电压：Ue=11～20V

输出电压：Ua=8～18V

最大输出电流：Ia=70mA

电压调整率（Ue=1V，Ue=15V，Ua=10V，Ia=40mA）；

负载调整率（Ia=0～60mA，Ue=15V，Ua=10V）；

动态内阻：R1=60m欧

输出电压的温度系数：3～5X10-5 V/K
