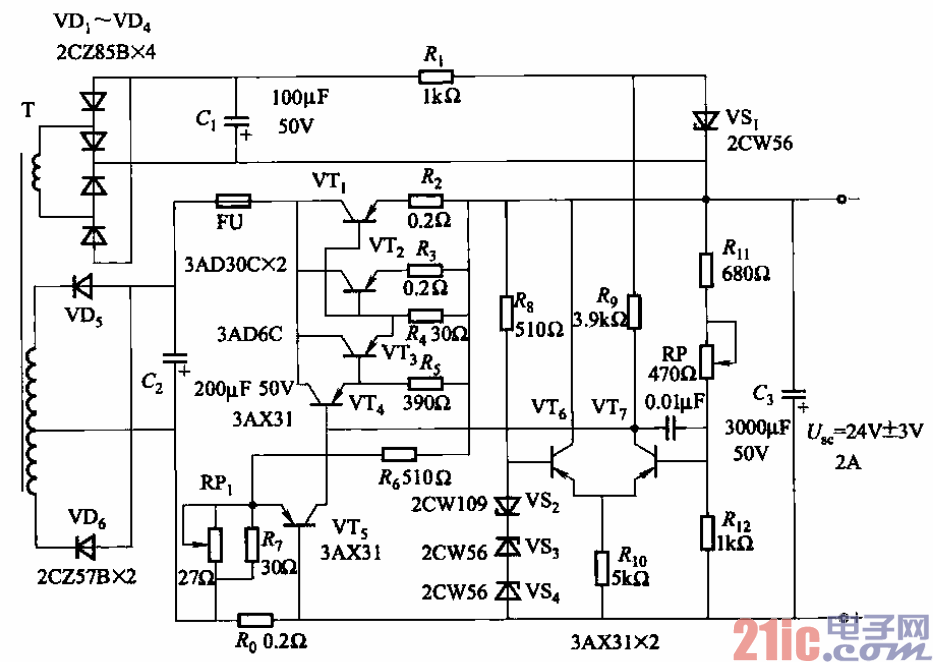

具有差动放大器及过电流保护的稳压电源电路之一

具有差动放大器及过电流保护的稳压电源电路之一

提问者：60user171 地点：- 浏览次数：6557 提问时间：10-03 15:05

我有更好的答案

1条回答: chuidi1995 10-11 19:06

保护电路由三极管VTs、电阻Ro、R7、RPl组成。调节RPi

及检测电阻Ro，可改变过电流设定值。

 评论0  赞27
