大电流稳压电源的短路及过电压保护电路

大电流稳压电源的短路及过电压保护电路

提问者：wang_901218 地点：- 浏览次数：2528 提问时间：06-08 12:59

我有更好的答案

1条回答: kuangbendetuzi 06-15 06:21

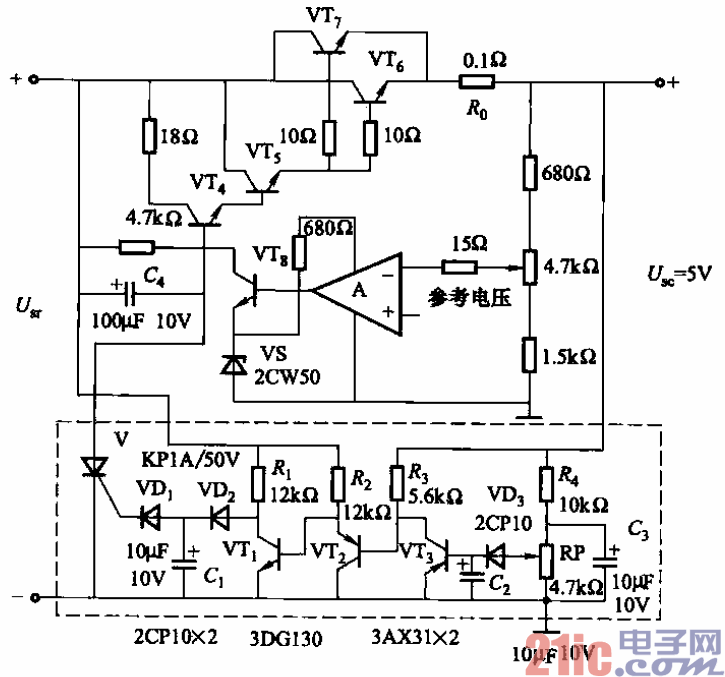

虚框内为保护电路。

当输出短路时，三极管VTz导通，VTi截止，晶闸管V经短暂延时（因电容Cl作用）

后导通，使VT4～VT7相继截止，切断负载回路。当输出过电压时（过电压设定值由电位

情况一样，V导通。

要恢复电路工作，可切断电源，消除故障后再合上电源，或在晶闸管阳极回路串一复位

按钮。
