基于LTMR4644的稳压电源解决

其输出可以并联，最高可形成16A的电流。其封装中包含了开关控制器，功率FET,电感器和支持组件。其工作电压为4V~14V或2.375V~14V,并具有外部偏置电源，LTM4644支持0.6V~5.5V的输出电压(由单个外部电阻器来设定)。其高效率的设计可提供每通道4A连续(5A峰值)输出电流，只需大容量输入和输出电容器。

故障保护功能包括过压、过流和过温保护。LTM4644采用9mm×15mm×5.01mm的BGA封装，符合RoHS标准。

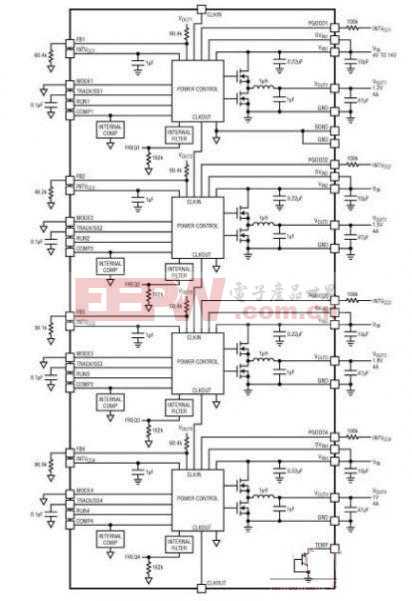

图1 LTMR4644框图

LTMR4644主要特性

•　 4路输出降压型稳压器μModuleR每个输出4A

•　宽输入电压范围：4V~14V

•　 2.375V~14V,外部偏置

•　 0.6V~5.5V输出电压

•　 4A DC,5A峰值输出电流每通道

•　最高5.5W功耗(TA=60℃ ,200 LFM,无散热片)

•　 ±1.5%总输出电压调节

•　电流模式控制，快速瞬态响应

•　可并联成更高的输出电流

•　输出电压跟踪

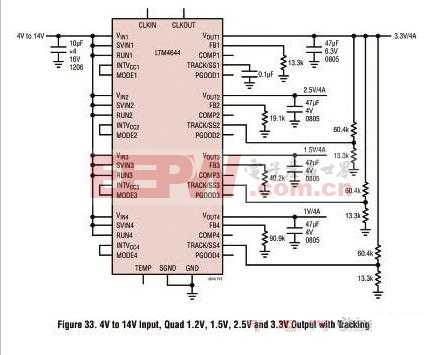

图2 LTMR4644应用电路图：4V~14V输入，带跟踪的四路1.2V、1.5V、2.5V 和3.3V输出

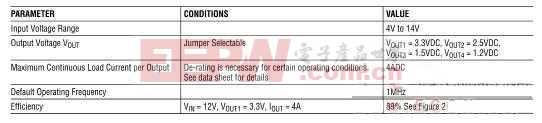

表1 演示板DC1900A 主要特性

•　内部温度检测二极管输出

•　外部频率同步

•　过电压，电流和温度保护

•　 9mm×15mm×5.01mm BGA封装

LTMR4644应用

•　多轨点负载调整

•　 FPGA、DSP和ASIC的应用

图3 演示板DC1900A电路图

演示板DC1900A

演示电路1900A采用了LTMR4644EYμModuleR稳压器，一个高性能、高效率的四输出降压型稳压器。LTM4644EY具有4V~14V的工作输入电压范围，并且每个极能提供高达4A的输出电流。

每个输出电压的可编程范围为0.6V~5.5V.LTM4644EY是一个DC/DC负载调节器，采用9mm×15mm×5.01mm BGA封装，仅需要少量的输入和输出电容器。输出电压跟踪功能可通过TRACK/SS引脚获得，用于电源轨排序。外部时钟同步，也可通过CLKIN引脚获得。在采用或修改演示电路1900A之前，必须阅读LTM4644数据表(结合演示手册)。
