基于LTMR4644模块16A稳压电源解决方案

故障保护功能包括过压、过流和过温保护。LTM4644采用9mm×15mm×5.01mm的BGA封装，符合RoHS标准。

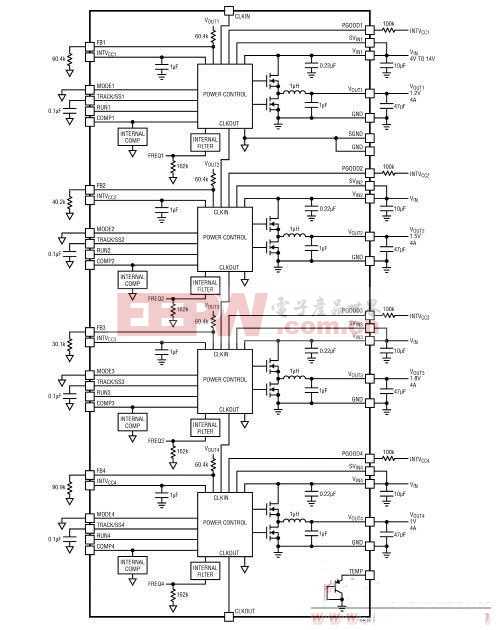

图1 LTMR4644框图

　　LTMR4644主要特性

　　 4路输出降压型稳压器μModuleR每个输出4A

　　宽输入电压范围：4V~14V

　　2.375V~14V,外部偏置

　　0.6V~5.5V输出电压

　　4A DC,5A峰值输出电流每通道

　　最高5.5W功耗（TA=60℃ ,200 LFM,无散热片）

　　±1.5%总输出电压调节

　　电流模式控制，快速瞬态响应

　　可并联成更高的输出电流

　　输出电压跟踪

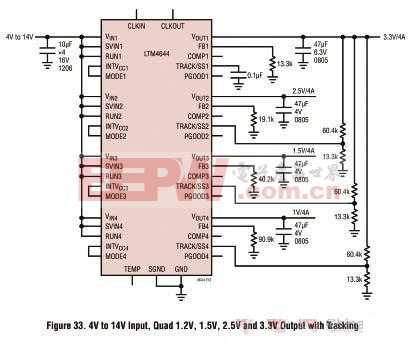

图2 LTMR4644应用电路图：4V~14V输入，带跟踪的四路1.2V、1.5V、2.5V 和3.3V输出

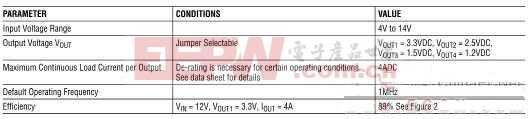

　　表1 演示板DC1900A 主要特性

内部温度检测二极管输出

　　外部频率同步

　　过电压，电流和温度保护

　　 9mm×15mm×5.01mm BGA封装

　　LTMR4644应用

　　多轨点负载调整

　　 FPGA、DSP和ASIC的应用

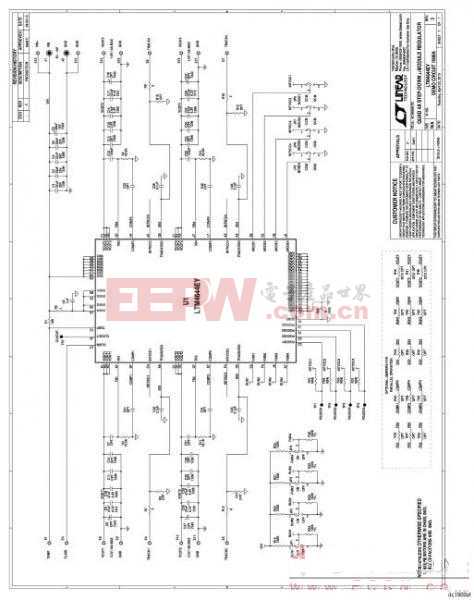

图3 演示板DC1900A电路图

　　演示板DC1900A

　　演示电路1900A采用了LTMR4644EYμModuleR稳压器，一个高性能、高效率的四输出降压型稳压器。LTM4644EY具有4V~14V的工作输入电压范围，并且每个极能提供高达4A的输出电流。
