延时，混响单元电路

提问者：南山铝业15 地点：- 浏览次数：3541 提问时间：01-27 12:37

我有更好的答案

1条回答: BOY2 02-05 05:14 回答数：0 被采纳数：0

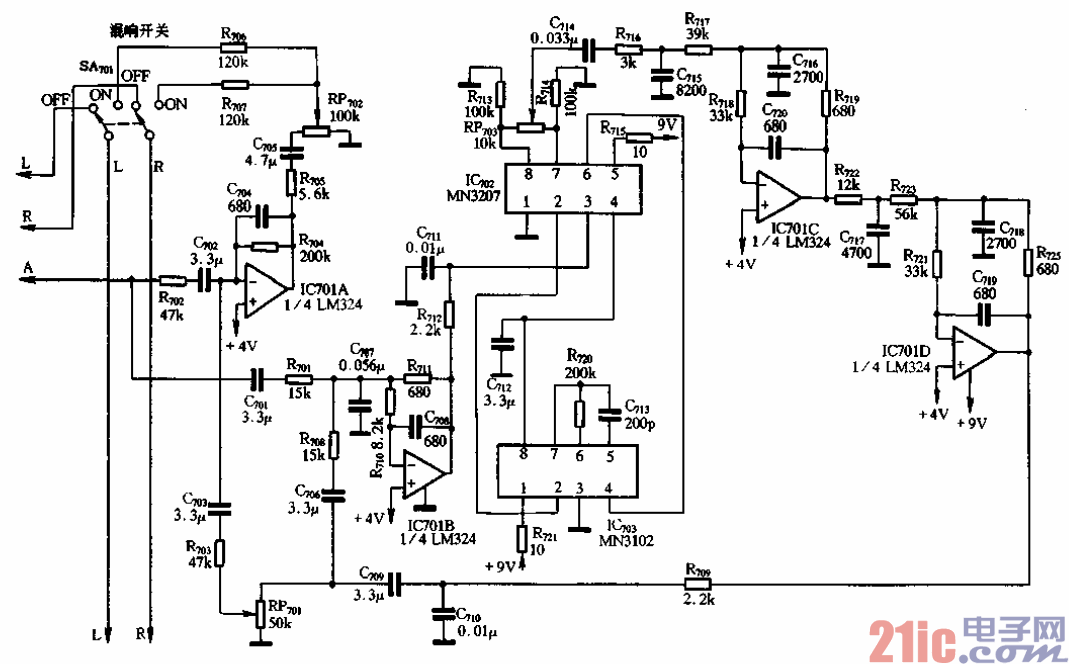

延时傀响单元。如图3-30由IC701(LM324)、IC702(MN3207、IC703 (MN3102)

等组成的BBD型简易延时混响电路，专为四路话筒输入而设，并由“混响开关”鲫嘞I控

制其接人或切断。当SA701接于“OFF"位置时，延时混响电路不起作用，话筒信号经

R119、R122分别接人左右声道的母线，经岛l、R舯l、CS02、R802直接送往主放大嚣的输A

端。当雕为l接于“ON"位置时，四路话筒输入信号经R120接人延时混响器的输入端t经

处理后的信号再通过RP70z、R706、R70，分别接人左右声遭母线。

如果要求音响系统取得延时混响效果，可在主放大器的外接效果器端子（EFFECT．

OUT/1N）上，另接人一台专业延时债响器或效果器。

 评论0  赞53
