长延时恒流充电电路

长延时恒流充电电路

提问者：ujuwefwf 地点：- 浏览次数：12101 提问时间：07-29 05:54

我有更好的答案

1条回答: kingnet_5220 08-06 20:23 回答数：被采纳数：

长延时恒流充电电路

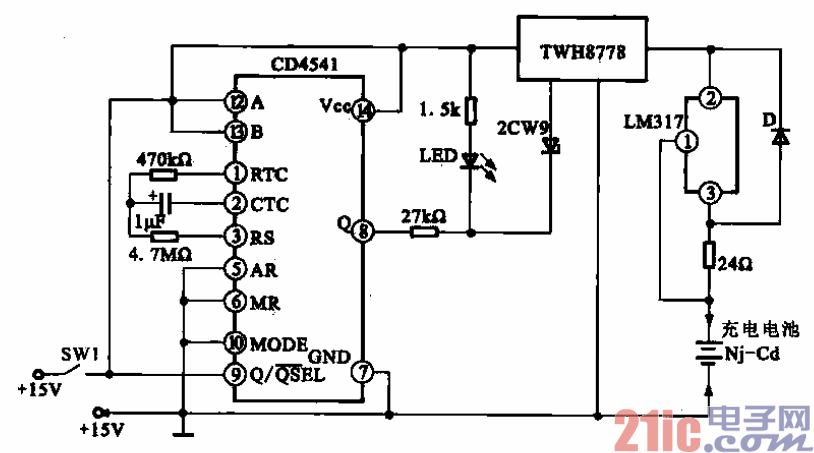

所示为一种采用CD4541构成长延时恒流充电的电路，适合于对Ni-Cd电池充电。当电源

接通后，CD4541@脚输出高电平使电子开关TWH8778导通，由LM317构成的恒流源对电池充电。经

过十几个小时后，CD4541输出变为低电平．TWH8778切断电源，充电结束。

 评论0  赞58
