触摸延时开关电源电路

触摸延时开关电源电路

提问者：胡政鹏测试账号地点：- 浏览次数：11827 提问时间：04-13 12:21

我有更好的答案

1条回答: jj568318653 04-13 15:53 回答数：被采纳数：

触摸延时开关电源电路

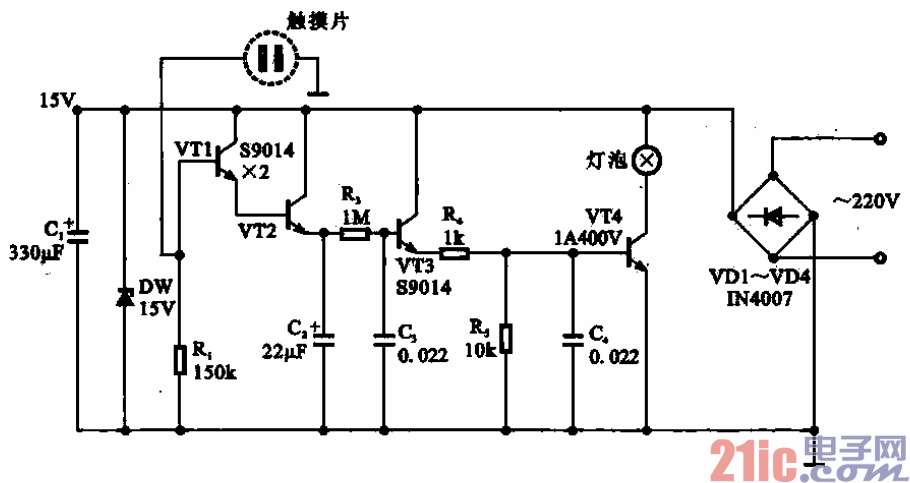

所示为触摸延时开关电源电路。手触动触摸片时，相当于给VT1基极一个触发信号使之导

通，于是VI2也导通，电源经VT2给电容器cz充电，当充电电压足够高时，VT2截止，VT3导通，VT4

也随之导通，灯泡发光、照明。当C2上的电荷慢慢放掉后vr3截止．VT4也截止使灯泡熄灭。

 评论0  赞53
