快速行驶的摩托车在遇到意外情况或需转弯时,需要用脚踏刹车使车减速或停下来,一般的摩托车都是脚踏刹车后刹车灯亮,刹车一复位,刹车灯随即熄灭,这样,不易引起后面车辆的注意。如果给摩托车加装此电路后,能使摩托车刹车灯像小汽车灯一样在刹车复位后再延时几秒钟,以提醒后面的车辆注意,这对交通安全,减少交通事故有实际意义。

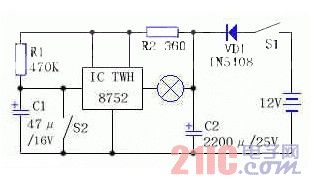

电路原理如图所示:S1是电源开关,由车锁控制,S2为原刹车灯控制开关。闭合开关S1,由于电容C1两端的电压不能突变,IC的2脚为低电平,刹车灯H亮,几秒钟后,由于C1被放电,使IC的2脚电压高于1.6V时,灯H熄灭。当行驶中的摩托车遇到情况减速或停车时,开关S2闭合将C1两端短路放电,使开关IC的2脚变成低电平,刹车灯H随即被点亮,S2复位后,H须延时几秒钟后才能熄灭。
电路中的IC为大功率开关集成电路TWH8752,最大允许通过电流为4A,H为后刹车灯,R1为470K,C1选用16V、47uF电解电容器,C2选用25V、2200uF电解电容器,VD1选用1N5408型整流二极管。如需改变延时时间,可适当改变R1、C1的值。
