异步电动机能耗制动控制电路

提问者：NoKen 地点：- 浏览次数：8306 提问时间：04-29 23:43

我有更好的答案

1条回答: lanjie66 05-01 11:38 回答数：0 被采纳数：0

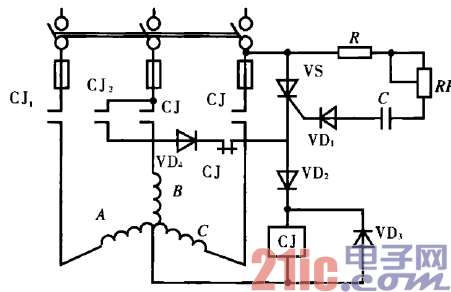

电路工作原理：在交流接触器CJ,吸合、电动机接通电源的

同时，cj,的一对触点将晶闸管vs短接，故vs截止。接触器

CJ2由二极管VDz提供直流电压而吸合，作好能耗制动的状态。

在电源正半波，vs的控制极经月、RP、C、VD．得到触发电流而

导通，电动机的B、c相绕组经vS、cJ，触点得到半波整流电流，

CJ2也因vs提供半波电流而维持吸合。正半波电流结束时，丑、

C相绕组又产生感应电势，经VD4、cJ的常闭触点续流。到下一

个正半周时，vs重新导通，8、C相绕组又得到半波电流，经过

若干个周期，C充满电荷，vs得不到触发电流而不再导通，完成

_r能耗制动。CJ2得不到电流也释放，排除了vs再次导通的可能

性。
