一款小型三相异步电机的单相运行电路

提问者：bbywerwr 地点：- 浏览次数：10301 提问时间：04-06 11:55

我有更好的答案

1条回答: dingxueli 04-10 20:11 回答数：被采纳数：

本文介绍的连接电路适用于lkW以下的小功率三相异步电机作单相运行。

    (l)电机单相运行时的连接方式：

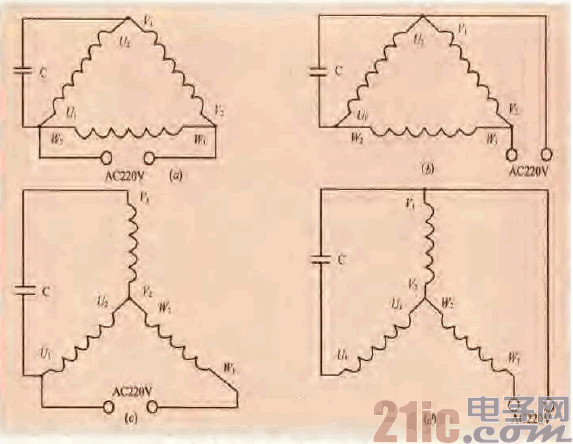

    ①t相绕组的三角形连接：如图I -6(a)所示。将电容器评接在三相绕组

的任意一相两端（图中接在U相两端）．然后220V市电加在电容C的一端和V1与

W,的交点处。这样．电机就可旋转，如需改变电机旋转方向，则可按图l-6 (b)

所示连接，将市电从电容器的一端调换到另一端即可。

    ⑦三相绕组的星形建接：将电容器桩任意硒个端子上【如图I -6 (c)中

接¨．Ul]，220V市电则加在余+F的端子wl和电容C的任一端匕。这样，电机

就可旋转。如需改变电机转向，则将市电的一端从￡，，转接到Vl端即可L如图I -

6 (d)所示】。
