三相异步电动机改接单相电源工作电路

提问者：youpukeji668 地点：- 浏览次数：10085 提问时间：08-16 21:18

我有更好的答案

1条回答: 飞翔的贝壳 08-26 01:27 回答数：1 被采纳数：0

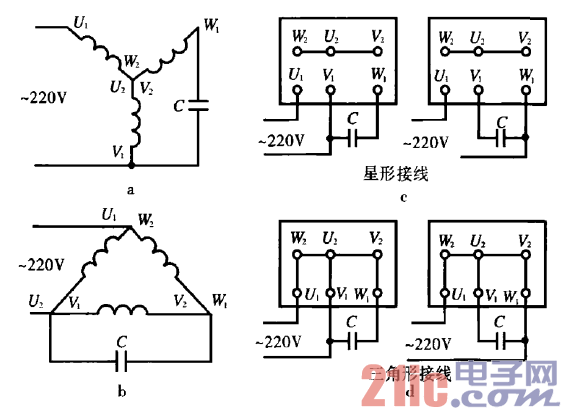

如三相电动机为星形接线时，改接成单相电源工作电路后如

图2 -58a所示；为三角形接线时，改接成单相电源工作电路后如

图2 -58b所示。图2-58a、图2-58b的接线方法适合功率相对

较小（750 W以下），负载较轻的三相电动机。按图2-58a改制

时，需配接一只电容器，可用简单计算公式确定电容器容量的大

小。计算公式如下：C=K×Ⅳ。其中C为配接电容器容量，单位

为矿；K为系数，星形接线时取为0. 06~0.07;三角形接线时

取为0.1；Ⅳ为三相电动机功率，单位为W。
