M37704在三相异步电动机变频调速的应用

提问者：60user132 地点：- 浏览次数：3318 提问时间：02-09 21:08

我有更好的答案

1条回答: evaluation 02-19 07:45 回答数：被采纳数：

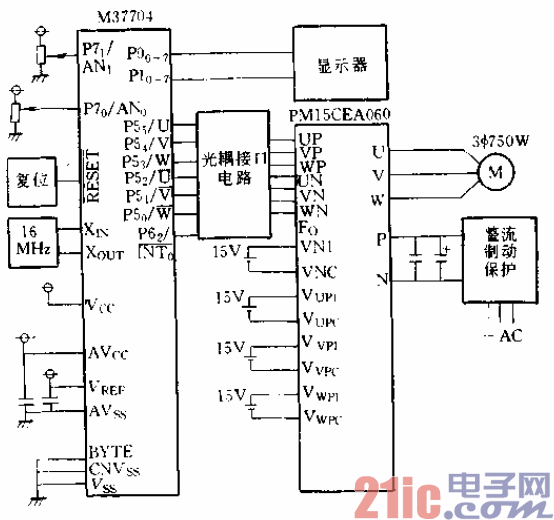

给出利用一片M37704控制一台三相异步电动机进

行变频调速控制的例子。例中采用三菱电机公司PM15CEA060

智能功率模块(15A，600V)作功率驱动器，驱动一台三相750W

电动机。功率模块与微处理器之间用光耦台隔离连接。模块的Fo

端是它的过电流、短路、过热或欠电压保护动作时产生的故障信

号，用来回馈给微处理器。从M37704的P70和P7,两个1/0端，

输入一定电平（图中用电位器给出）分别控制死区时间和输出频

率。可调频率范围为10—100Hz，分辨率为1Hz。载波频率为

3. 6kHz。死区时间和输出频率可在显示器中显示出来。这里只是

一个简单例子，政变设计，可扩大调速范围，提高分辨率、改变

载波频率，得到一个优良性能的交流变频调速控制系统。
