一款异步电机能耗制动控制电路

提问者：pingnai 地点：- 浏览次数：7627 提问时间：01-15 02:25

我有更好的答案

1条回答: 滔滔不绝的滔滔 01-24 15:32 回答数：被采纳数：

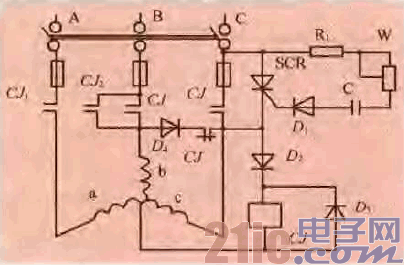

在交流接触器Cli吸台，电机接通电源的同时，CJ1的一对触点将可控硅SCR

短接，故SCR截止。接触器C已由二极管趣提供直流电压而吸台，作好能耗制

动的状恋．在电源正半波，SCR的控制极经R，W．C、Dl得到触发电流而导

通，电机的b、c相绕组经SCR、CJ2触点得到半被整流电流，C也因SCR提供

毕波电流而维持吸台。正半波电流结束时，b．c相绕组叉产生感应电舟，经D4．

cl的常闭触点续流。判下一个正半周时．SCR重新导通．b、c相绕组叉得别半

渡电流，经过昔下个周期，c充储电荷，SCR樽不到触发电流而不再导ila，完成

丁能耗制动．CJ，得不到电源也释放，排除丁SCR再次导通的可能性。
