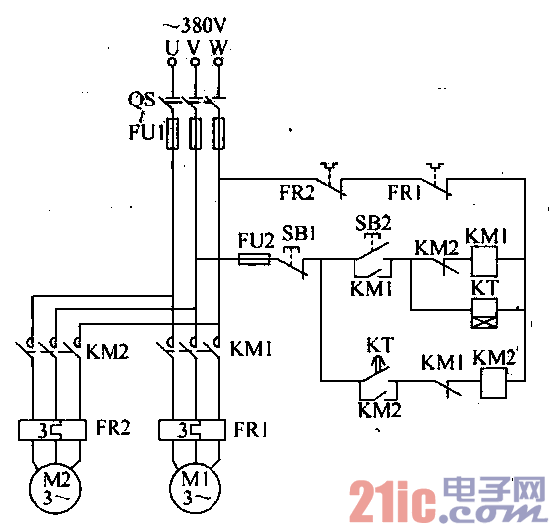

两台电动机延时控制电路

提问者：yuxiangxyz 地点：- 浏览次数：3623 提问时间：04-04 04:24

我有更好的答案

1条回答: hsdfaz 04-11 16:40 回答数：被采纳数：

时间继电器延时时间整定为5s，检查接线正确后，台上主电源开关QS，接起动按钮

SB2，电动机Ml起动运转；延时继电器KT延时5s后，其动合触点闭合，KM2线圈得电，接通KM2主

电路，电动机MZ运转。观察交流接触器、时间继电器和电动机的动作情况；改变时间继电器的延时时间

为lOs，重复上述操作。在实验时电动机M2可用白炽灯代替．

 评论0  赞75
