自动延时起动的运行电路

提问者：niggle 地点：- 浏览次数：4305 提问时间：02-03 06:52

我有更好的答案

1条回答: 60user110 02-04 18:57 回答数：被采纳数：

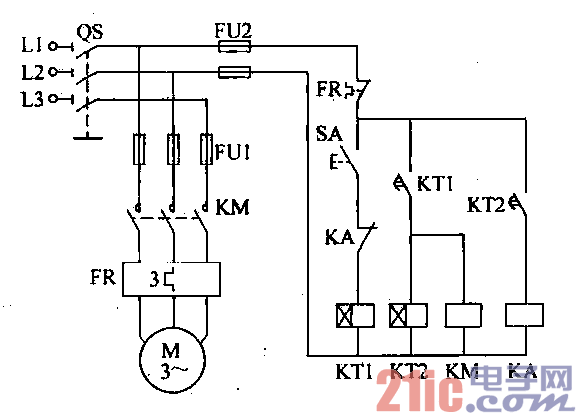

该线路合上电源开关后，电动机并不马上起动，而要延迟一段规定的时间，可用于机床自动间歇润滑

控制等。电动机延时开机的间歇运行电路如图4-31

所示。

当合上电源开关Qs和手动开关SA时，时间继电器

KT1得电吸合，计时开始。达到KT1整定时间后，其延

时闭合触点闭合，接触器KM得电吸合，电动机起动运

转。同时KT2也得电吸合，经过—段时间后，KT2延时

闭合触点闭合，使继电器KA得电吸合，KA动断触点

断开，KT1失电释放，其触点断开，KT2、KM。KA均

失电，电动机停转，但手动开关S'A仍处于闭合状态，

于是KTI又进入计时状态。当计时时阿到达后，KT1触

点闭合，电动机又开始起动运行。以后的运行过程与前

述相同，吨动机M起动停止，周而复始。
