三相绕线转子异步电动机的控制电路

提问者：dasa1111 地点：- 浏览次数：6319 提问时间：06-28 15:26

我有更好的答案

1条回答: mczxm 07-08 05:27 回答数：0 被采纳数：0

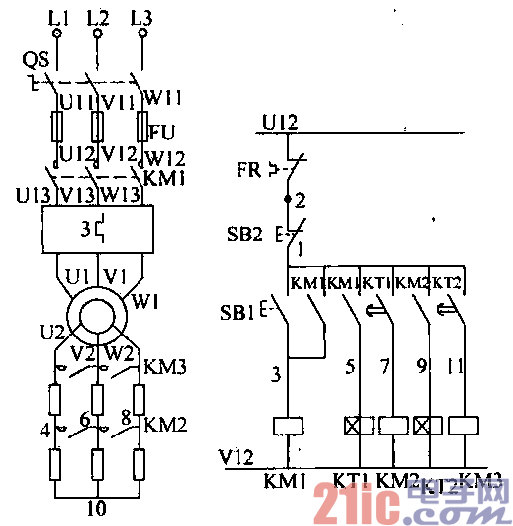

采用时间继电器来控制转午电阻的分断切除，

该电路的动作过程为：

    (1)合上Qs，接下SB1，结果如下：

    KM1线圈有电，触头(1-3)闭合，自锁；

    KM1线圈得电一KM1触头闭台一电动机M开始起动

（蜀、马申人）运转；

    KMl (1-5)触头闭合一KT1线圈通电--KTl (1-7)触

头延时闭合。

    (2) KM2线圈得电一KT2主触头闭合一Ri被短接（切

除）

    KM2 (1-9)触头闭合一KT2线圈通电--KT2 (1-11)

触头延时闭合。

    (3) KM3线圈通电一KM3主触头闭合一忌被短接

（切除）一起动过程结束。

 评论0  赞18
