用于延时单稳多谐振荡器的连续时序电路图

提问者：saber_miku 地点：- 浏览次数：8428 提问时间：02-20 17:33

我有更好的答案

1条回答: jiajia627 02-26 21:47 回答数：0 被采纳数：0

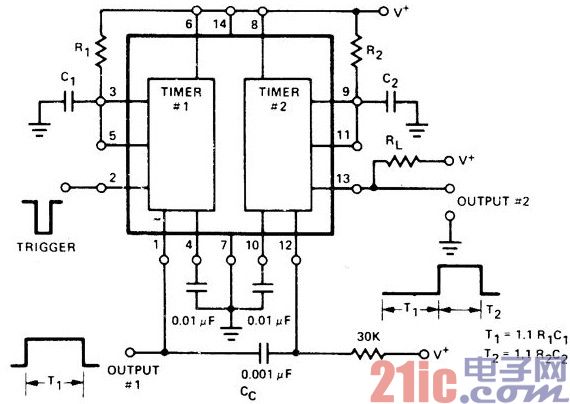

双定时器艾科嘉XR-2556的第一次定时输出经电容耦合后可触发第二次定时的引脚。当用到输入触发器时，为了持续时间T1能够等于1.1R1C1，输出1会增高，再降低，通过CC触发定时器2。引脚13的输出然后也会增高，其持续时间T2等于1.1R2C2，其功能和延时单稳多谐振荡器的功能是一样的。电源电压为4.5-16V。R可保持电源电压的定时输出低于200mA。

 评论0  赞63
