    LED阵列灯座

    LED阵列灯座

    Molex和Digi-Key推出LED阵列支架(LED Array Holders)

    发布时间:2018-06-14

    使用无与伦比的互连技术,Molex提供无焊接解决方案,将LED阵列安装到OEM设计中。

    LED阵列支架简化了LED安装过程,无需手工或SMT焊接和昂贵的SMT设备。持有者将允许客户快速将LED阵列安装到灯具中,实现现场更换并促进对当前应用的升级。

    LED阵列灯座特性

    • 电源阵列的压缩触点通过消除手工焊接或昂贵的表面贴装技术(SMT)设备简化了LED安装过程,并缩短了安装时间

    • 用于连接电源的双端线束端子允许连接串联或并联LED序列,确保阵列组装的简易性

    • 用于将阵列固定到散热器的螺钉安装附接方法提供LED和散热器之间的电压隔离

    • 用于返工或更换的可释放的线阱允许现场维修

    • 高温热塑性外壳支持高发热环境

    • 对于ES阵列,整体阵列支架的外形尺寸小于50.00 mm(1.96“),RS阵列的70.00 x 71.00 mm(2.75 x 2.80”)适用于灯具和小型夹具应用,包括MR16或轨道照明

    • 提供透明LED保护盖(仅限ES版),具有弹簧锁功能,IP66防护罩可提供防尘和防撞保护; 提供灵活的设计选择

    • 可选光学元件的锁扣功能可根据应用提供光源瞄准

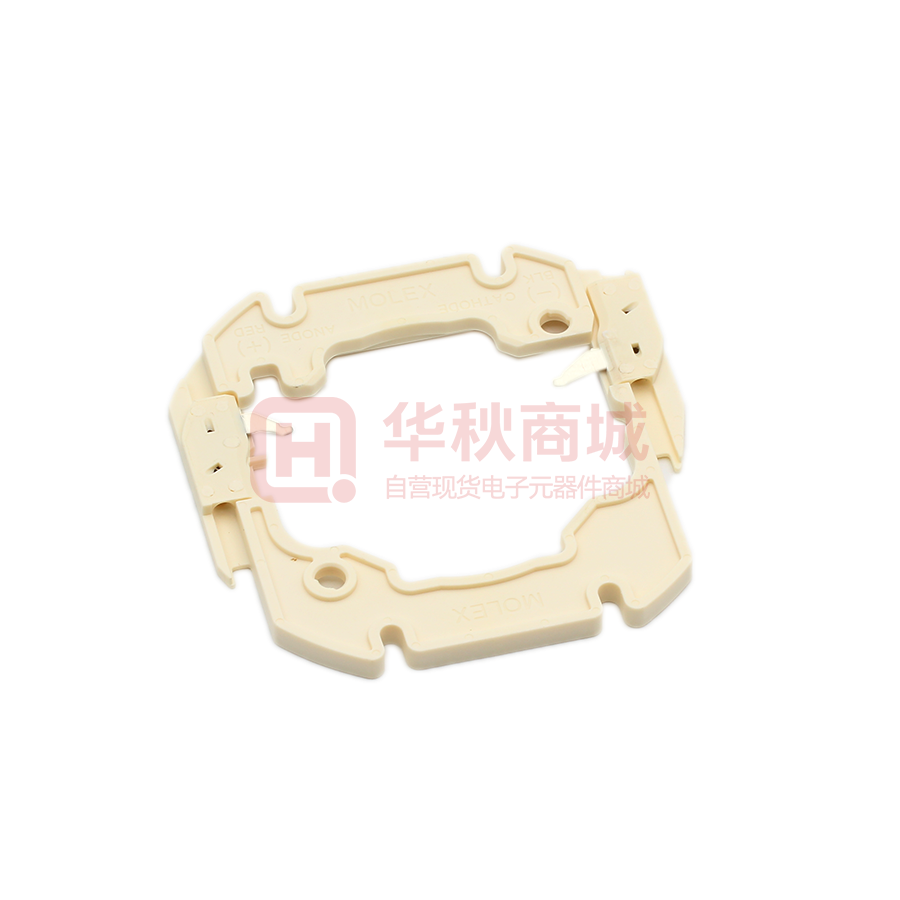

    LED Array Holders
    图片数据手册产品型号产品分类产品描述价格操作
    1801500000光电器件配件-光电器件LED ARRAY HOLDER在线订购
    1801500001光电器件配件-光电器件LED ARRAY HOLDER W/LENS COVER在线订购

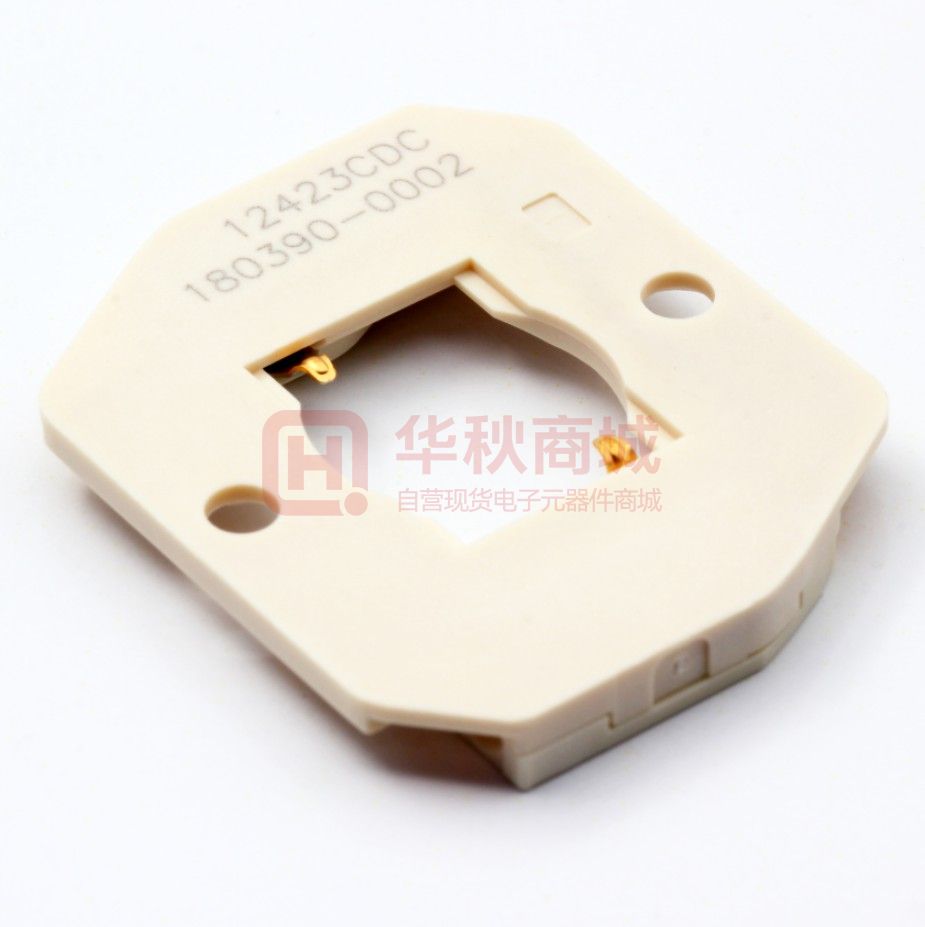

    1803900002导光柱及配件-光电器件LED 灯座¥6.71820在线订购
    1803300002光电器件配件-光电器件LED ARRAY HOLDER在线订购
    1801800000导光柱及配件-光电器件LED 灯座¥15.58440在线订购
