AD7190 三角积分转换器
带有 PGA 的 4.8 kHz 超低噪声 24 位三角积分 ADC（AD7190 Sigma-Delta Converter）——现可从 Digi-Key 获取
发布时间：2018-06-14
Analog Devices 推出具有业内最佳数据速率和无噪声分辨率组合的三角积分 ADC（模数转换器）。 尽管同类竞争产品的分辨率随着速度升至超过 1 kHz 时而迅速降低，但 ADI 的 24 位 AD7190 三角积分 ADC 实现了在 40mV 至 5V 的所有输入电压范围内真正 16 位无噪声分辨率的超越，速度可达 2.4 kHz。 这一性能级别允许设计人员以更快、更高的精度对对更小的信号进行测量，从而大大提升了精密仪器的系统性能。
AD7190 三角积分型 ADC 包括先进的片载 PGA（可编程增益放大器），在 DC 至 4.8 kHz 范围内具有超低噪声和漂移。 创新的集成式 PGA 设计可以让 AD7190 三角积分型 ADC 在 4.7 Hz 数据速率时实现仅为 7nV rms（均方根）的超低噪声（增益为 128）和 5nV/°C 的业内领先失调漂移。相比设计用来转换 kHz 数据速率的小输入信号的竞争三角积分 ADC 来说，除了拥有更好的两位分辨率外，高度集成的 AD7190 还通过高达 25% 的片载功能降低信号链成本。集成功能包括振荡器、温度传感器、桥接式断电开关、基准检测监视器以及单端、伪差分或完全差分输入通道。 此外片载包括的功能还有同步 50/60 Hz 抑制、偏移和增益校准、开放传感器检测、斩波或非斩波信号选择和四个通用型输出引脚。 如果需要按数据输出进行有效数据转换，可选择零延时模式来降低软件开销。
AD7190 三角积分转换器特性
RMS 噪声：8.5nV，4.7Hz 时（增益 = 128）
16 个无噪声位，2.4 kHz 时（增益 = 128）
高达 22.5 个噪声自由位（增益 = 1）
失调漂移：5nV/°C
增益漂移：1 ppm/°C
指定时间漂移
2 个差分/4 个伪差分输入通道
自动通道定序器
可编程增益（1 至 128）
输出数据速率：4.7 Hz 至 4.8 kHz
内部或外部时钟
50 Hz/60 Hz 同步抑制
AD7190 三角积分转换器应用
电子秤
应变计传感器
压力测量
温度测量
色谱分析
PLC/DCS 模拟输入模块
数据采集
医疗和科研器械
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

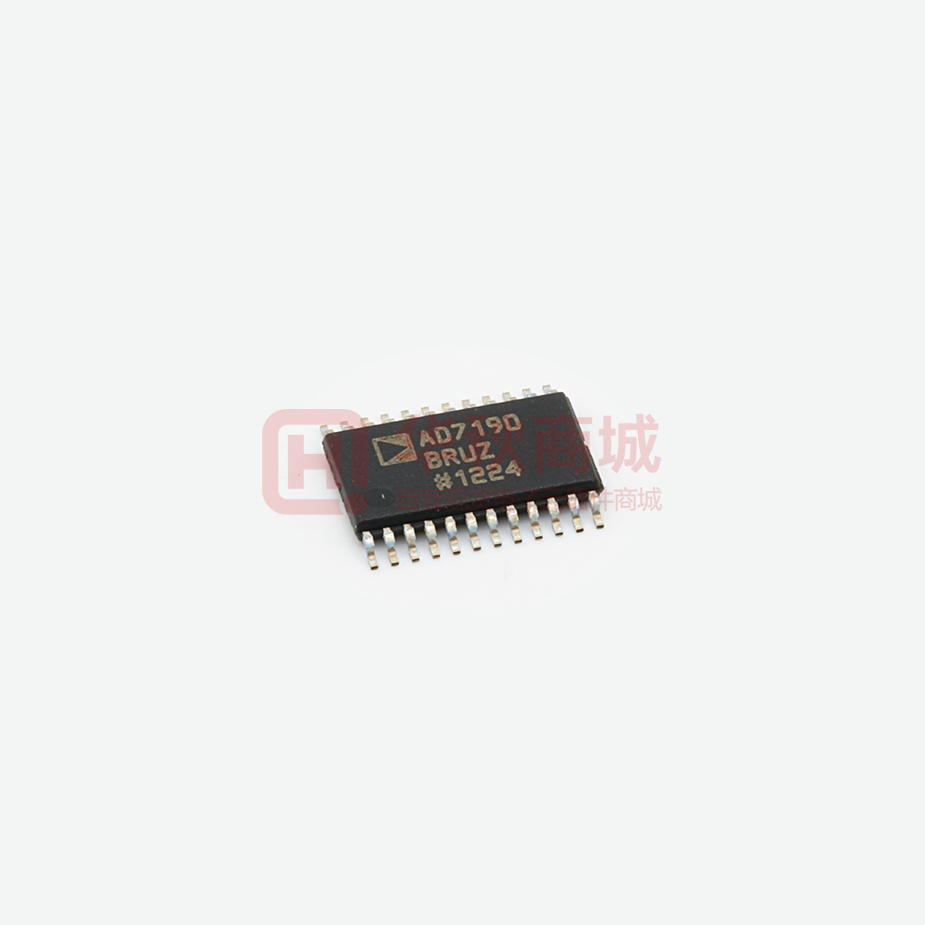

 | | AD7190BRUZ | 模数转换器（ADC）-数据转换器 | 4.8 kHz超低噪声24位Sigma-Delta ADC（带PGA） | 在线订购 |
