SMR1DZ和SMR3DZ电阻器
Vishay Precision推出具有灵活端接的SMR1DZ和SMR3DZ超高精度Z箔模压表面贴装电阻器（SMR1DZ and SMR3DZ Resistors）
发布时间：2018-06-14
Vishay箔电阻器宣布其SMR1DZ和SMR3DZ超高精度Z-Foil模塑表面贴装电阻器的增强，几乎瞬时的热稳定时间<1秒。这些器件的典型TCR值为±0.05 ppm /°C，0°C至+ 60°C，+ 25°C Ref，±25°C至+ 125°C±0.2 ppm /°C，+ 25 °C Ref。，一个优秀的PCR（“由于自加热引起的ΔR”）在额定功率下为±5 ppm，公差为±0.01％，额定功率下的负载寿命稳定性为0.005％（50 ppm），持续2000小时±70°C，寿命终止公差小于0.1％。每个单元都具有这种卓越的性能，并且不依赖于剔除或其他人工手段来实现统一的卓越性能。
SMRxDZ系列基于Vishay开发的电阻器概念，该概念采用专有的BulkMetal®箔和公司创建的精细光刻技术，因此导体可视为扁平线。由于所使用的金属在制造过程中不会以任何方式被拉伸，缠绕或处理，因此SMRxDZ系列保持其所有设计，物理和电气特性。这些因素在制造之前，期间和之后都是可测量的和可预测的。
SMR1DZ和SMR3DZ提供符合MIL-PRF-55182的各种筛选选项。增强型电阻具有灵活的端接，可确保由于热膨胀系数（CTE）的差异而导致PCB的应力传递最小。这些器件提供5Ω至80kΩ的宽电阻范围，与所有Vishay箔电阻一样，不限于标准值。Vishay可以提供“按要求”的值（例如，7kΩ与7.5678kΩ），无需额外成本或交付时间。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

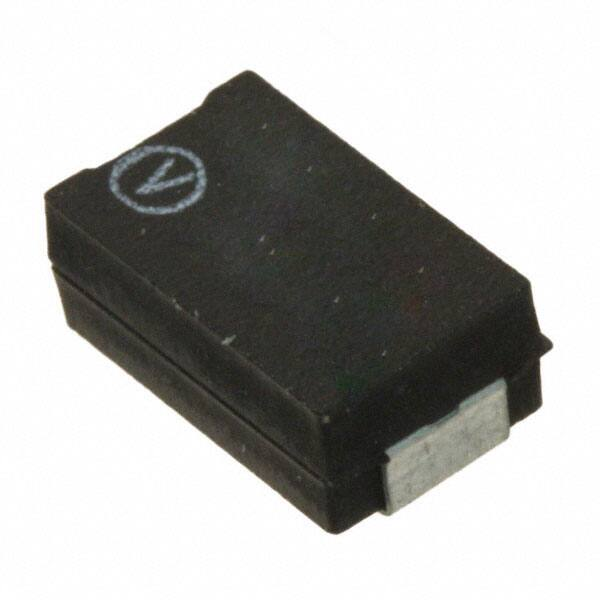

 | | Y174510R0000B9R | 贴片电阻-电阻器 | 贴片电阻 2512 10Ω ±0.1% 1/4W ±0.2ppm/℃ | 在线订购 | |
 | | Y174550R0000T9R | 贴片电阻-电阻器 | 贴片电阻 2512 50Ω ±0.01% 1/4W ±0.2ppm/℃ | ￥179.98178 | 在线订购 |
| | Y174520K0000T9R | 贴片电阻-电阻器 | 贴片电阻 2512 20KΩ ±0.01% 160mW ±0.2ppm/℃ | ￥127.21843 | 在线订购 |
| | Y17461K00000T9R | 贴片电阻-电阻器 | 贴片电阻 3017J 1KΩ ±0.01% 3/5W ±0.2ppm/℃ | ￥210.79506 | 在线订购 |
| | Y1745100R000T9R | 贴片电阻-电阻器 | 贴片电阻 2512 100Ω ±0.01% 1/4W ±0.2ppm/℃ | ￥100.59580 | 在线订购 |
| | Y17465K00000T9R | 贴片电阻-电阻器 | 贴片电阻 3017 5KΩ ±0.01% 3/5W ±0.2ppm/℃ | 在线订购 | |
| | Y17451K00000T9R | 贴片电阻-电阻器 | 贴片电阻 2512 1KΩ ±0.01% 1/4W ±0.2ppm/℃ | ￥119.67625 | 在线订购 |
 | | Y174510K0000T9R | 贴片电阻-电阻器 | 贴片电阻 2512 10KΩ ±0.01% 160mW ±0.2ppm/℃ | ￥127.21843 | 在线订购 |
| | Y1746100R000T9R | 贴片电阻-电阻器 | 贴片电阻 3017J 100Ω ±0.01% 3/5W ±0.2ppm/℃ | ￥179.17539 | 在线订购 |
 | | Y17455K00000T9R | 贴片电阻-电阻器 | 5 kOhms ±0.01% 0.25W，1/4W 芯片电阻 2512 J 形引线 防潮，非电感，脉冲耐受 金属箔 | ￥119.67625 | 在线订购 |
| | Y174610K0000T9R | 贴片电阻-电阻器 | 贴片电阻 3017 10KΩ ±0.01% 3/5W ±0.2ppm/℃ | ￥348.23390 | 在线订购 |
