LM723稳压器
TI的稳压器（LM723 Voltage Regulators）主要设计用于串联稳压器应用
发布时间：2018-06-14
德州仪器（TI）的LM723 / LM723C是主要用于串联稳压器应用的稳压器。它本身可以提供高达150 mA的输出电流，但可以添加外部晶体管以提供任何所需的负载电流。该电路具有极低的待机电流消耗，可提供线性或折返式电流限制。
LM723 / LM723C还可用于各种其他应用，如并联稳压器，电流调节器或温度控制器。LM723C与LM723完全相同，只是LM723C的性能保证在0°C至+ 70°C的温度范围内，而不是-55°C至+ 125°C。
LM723稳压器特性
150 mA输出电流，无外部传输晶体管
通过添加外部晶体管，可以实现超过10 A的输出电流
输入电压最大40 V.
输出电压可在2 V至37 V范围内调节
可用作线性或开关稳压器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

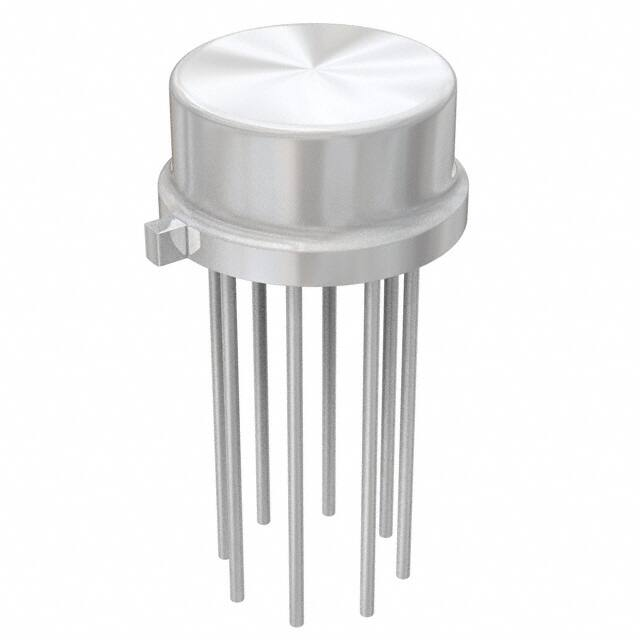

 | | LM723H/NOPB | 线性稳压器/LDO-电源管理 | IC REG LIN POS ADJ 150MA TO100 | 在线订购 | |
 | | LM723CN/NOPB | 线性稳压器/LDO-电源管理 | IC REG LIN POS ADJ 150MA 14DIP | 在线订购 |
应用案例
资讯LM723N高压稳压电路2019-02-11
LM723N高压稳压电路，下图的电路可能使用场合并不多，但是如果参考下图，修改成别的不同输出电压也是可以的。
资讯基于uA723的大功率可调直流稳压电源设计详解2019-02-08
许多电子装置要求有一个精度较高、电流较大的稳压可调直流电源。本文介绍一种通用型的小功率稳压集成电路uA723，配合适当的大功率管等外围元件，组成的大功率可调直流稳压电源，其输出电流最大可达数十安培。
资讯LM723组成的固定电路汽车稳压器电路2010-04-07
LM723组成的固定电路汽车稳压器电路 它可代替汽车中利用发电机系统组成的机电式充电稳压器。
资讯LM723组成的可调稳压电源电路2009-12-13
LM723组成的可调稳压电源电路 此电路用一片电压调压专用电路LM723为核心，调节P1可实现输出电压从0-30V连续可调，
资讯0到60v可调电源电路（稳压电源/LM723稳压器可调电源电路详解）2018-03-09
本文主要介绍了0到60v可调电源电路（稳压电源/LM723稳压器可调电源电路详解）。本电源以LM317为稳压器件，用自适应切换电路根据输出电压的高低自动切换输入电压，以减小输入与输出电压的压差，降低电源本身的功耗。其中VT2...
资讯利用LM723具有过流保护的直流可调稳压电源2010-03-04
利用LM723具有过流保护的直流可调稳压电源 具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流
资讯lm723可调电源电路图大全（八款lm723可调电源电路设计原理图详解）2018-03-08
...调电源电路设计原理图详解）。具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块ＬＭ７２３，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。配合大功率调整管，可输出０～２０连续可调的稳...
资讯基于W723的正集成稳压器应用电路2011-09-16
电路加上了一只锗大功率三极管， 稳压器 输出端接入稳压二极管，其稳压值在6～7 V之间，电压的高低和锗大功率三极管的耐压值有关。适当调整电阻阻值，可调节输出电压值。
