STM8S 8位MCU系列
意法半导体的STM8S 8位MCU系列（STM8S 8-bit MCU Family）为性能，集成度，稳健性和价值设定了标准
发布时间：2018-06-14
意法半导体的 STM8S系列是新一代8位MCU的开始，其先进的STM8内核可提供高达20 MIPS的性能。其130纳米嵌入式非易失性存储器是目前与8位MCU一起使用的最先进技术之一。
丰富的可用外设集支持各种产品的精确控制和监控，如家用电器，HVAC系统，工业自动化，电动工具，个人护理设备以及电源控制和管理系统。开发人员可以选择具有16 MHz CPU频率和高达32 KB闪存的STM8S10x接入线，或STM8S20x性能线，其工作频率为24 MHz，最高可达128 KB闪存。封装选项包括小型20至80引脚封装。ST的开源触摸感应软件库将任何STM8S MCU转换为电容式触摸键控制器，使开发人员能够结合触摸感应功能，如触摸键，滚轮或滑块。面向STM8S系列的开发人员也可以从免费的外设固件库中受益，
STM8S 8位MCU系列特性
特征
24 MHz高级STM8S内核高达20 MIPS
2.95至5.5 V，-40至+ 125°C范围
16位高级控制计时器
嵌入式真正的EEPROM，300 Kcycles
CAN，2xU（S）ART，SPI，I2C
具有单字节编程粒度的单电压闪存
可调节16 MHz和128 kHz内部RC振荡器，具有双独立看门狗和2μs时钟源之间的快速切换
4种低功耗模式
集成的POR和BOR
低发射和高电流注入免疫
采用20至80引脚封装的4至128 KB闪存
通过单线接口SWIM进行片上调试和编程
高达16通道10位ADC±1 LSB，扫描模式，转换时间<3μs
优点
优化的核心性能和代码大小效率
适用于工业和家电要求
可配置的高级定时器模式，支持电机控制，捕获，比较，PWM
降低系统成本
所有重要的通信外围设备
在应用编程（IAP），在线编程（ICP）
高效的电源管理
降低成本，强大的时钟架构，优化的功耗
上电和下电期间可靠的复位机制
出色的EMC，无需额外保护
与家庭兼容的封装级封装
易于我们，非侵入式和低成本的开发环境
快速准确的A / D转换器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | STM8S208MBT6B | 其它微处理器-单片机/ARM/DSP | 主流增强型8位MCU，具有128 KB Flash、24 MHz CPU和集成EEPROM | 在线订购 | |

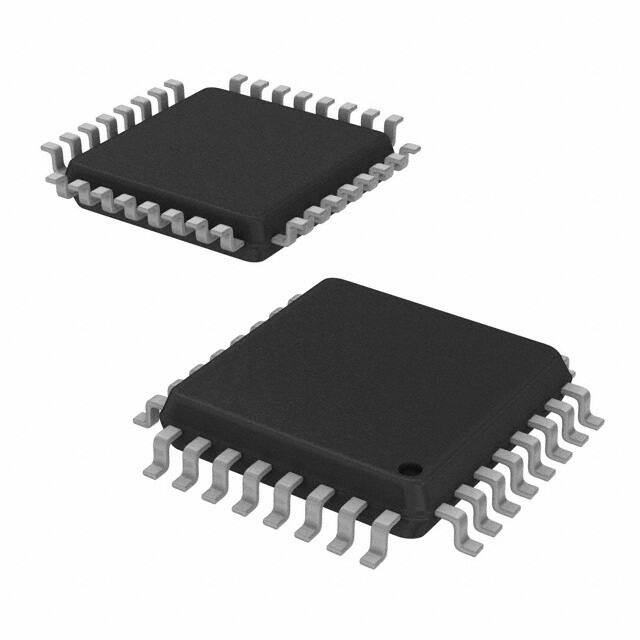

 | | STM8S207K6T6C | 其它微处理器-单片机/ARM/DSP | ￥8.20380 | 在线订购 | |

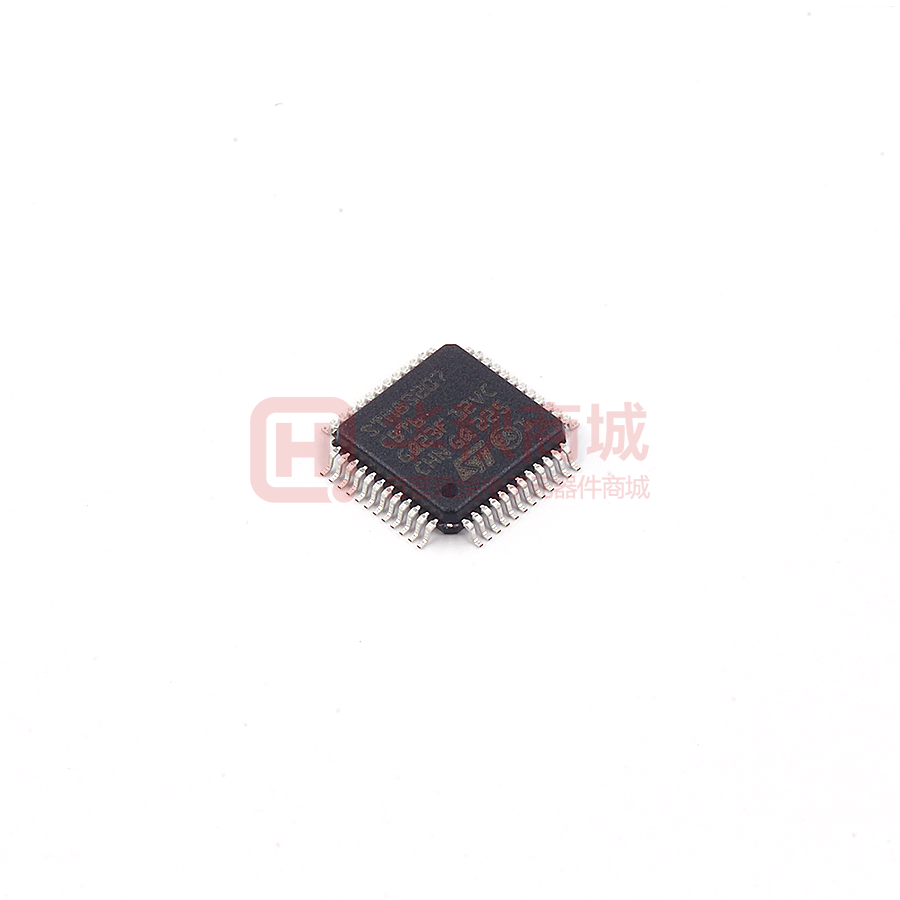

 | | STM8S207CBT6 | 8位MCU单片机-单片机/ARM/DSP | 性能线，24 MHz STM8S 8位MCU，高达128 KB Flash，集成EEPROM, 10位ADC，定时器，2个uart, SPI, I²C, CAN | ￥13.92930 | 在线订购 |
 | | STM8S207RBT6 | 其它微处理器-单片机/ARM/DSP | ￥8.36000 | 在线订购 | |

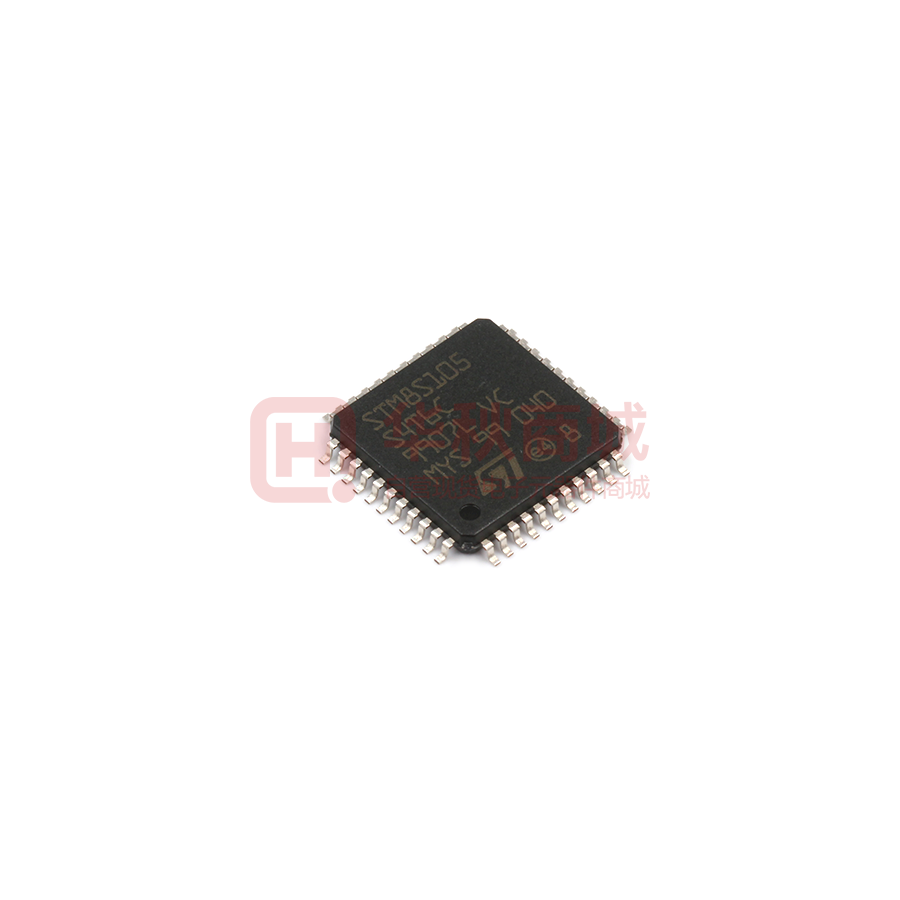

 | | STM8S105S4T6C | 8位MCU单片机-单片机/ARM/DSP | 接入线，16 MHz STM8S 8位MCU，高达32 Kbyte Flash，集成EEPROM, 10位ADC，定时器，UART, SPI, I²C | ￥12.09600 | 在线订购 |
