LPS331AP 压力传感器
LPS331AP 压力传感器(LPS331AP Pressure Sensor)实现了 3D 室内定位功能,并增强了便携式设备的 GPS 性能
发布时间:2018-06-14
LPS331AP 是一款来自 STMicroelectronics 的超紧凑型绝对压阻式压力传感器。 它含有单片式传感元件和 IC 接口,能够利用来自传感元件的信息,并给外部世界提供数字信号。 传感元件由内置于单晶硅基底的悬浮膜组成。
该器件能够检测压力,采用称为 VENSENS 的特定专有工艺制造。 VENSENS 工艺可实现在一个气腔之上产生单晶硅膜,且具有受控的间隙和定义的压力。 相比传统的硅微机械制膜,膜很小。 固有的机械闭锁装置防止了膜破损。
IC 接口使用标准 CMOS 工艺。 利用该工艺可以实现高集成度的专用电路设计,经过微调后可以更好地匹配检测元件特性。 LPS331AP 采用小型塑料接点栅格阵列封装 (HCLGA),能够保证在 -40°C 至 +85°C 更宽的温度范围内工作。 该封装带孔,允许外部压力传递到传感元件。
ST 的压力传感器提供评估套件,其包括一个主板(STEVAL-MKI109V2)和一个插件模块。 该模块包含 LPS331AP 传感器 (STEVALMKI120V1)。 插入适配器后,评估板可以通过 USB 连接到主机 PC,因此器件功能即可通过直观的图形用户界面轻松地评估。
LPS331AP 压力传感器特性
260 至 1260 毫巴绝对压力范围
高分辨率模式:0.020 毫巴 RMS
高抗冲击能力:10,000g
嵌入式 24 位 ADC
电源电压:1.7 V 至 3.6 V
LPS331AP 压力传感器应用
室内外导航
增强的 GPS 适用于航位推算
用于便携式设备的测高计和气压计
气象站设备
运动手表
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

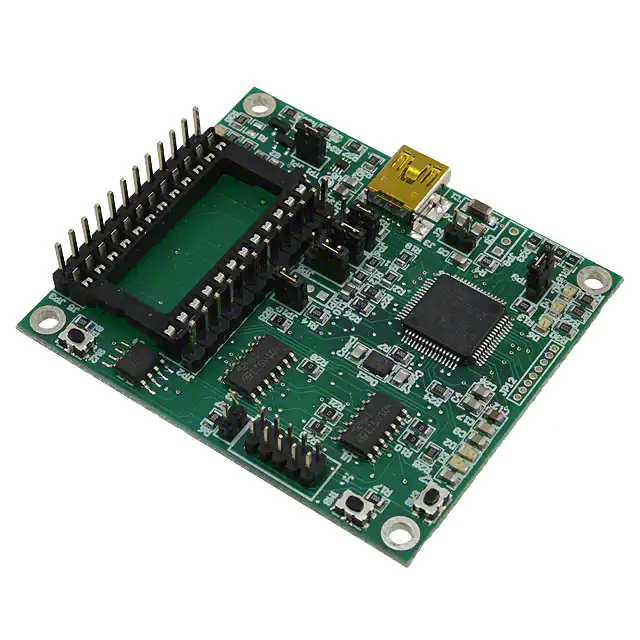

| STEVAL-MKI109V2 | 开发板/评估板/验证板(废弃) | STM32 and MEMS Demo Boards MEMS Series Motherboard; Accelerometer, Gyroscope Evaluation Board | 在线订购 | ||
| STEVAL-MKI120V1 | 传感器(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD ADAPTER LPS331AP DIL24 SKT | 在线订购 | ||

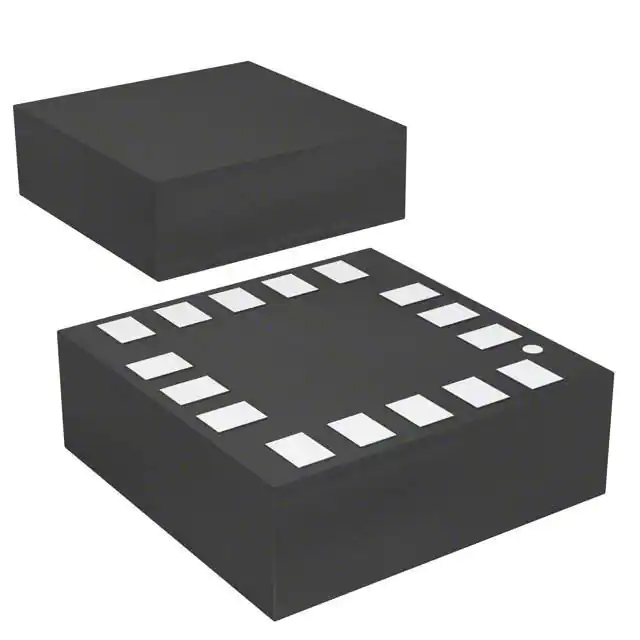

| LPS331APTR | 压力传感器-传感器 | IC PRESSURE SENSOR PIEZO 16HCLGA | 在线订购 |
文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
---|---|---|---|---|---|
LPS331APdatasheet | | - |
