MAX11200和MAX11210 ADC
Maxim的24位，单通道，超低功耗，Δ-ΣADC（MAX11200 and MAX11210 ADCs）
发布时间：2018-06-14
Maxim的 MAX11200 / MAX11210是超低功率（<300μA有功电流），高分辨率，串行输出的ADC。这些器件提供业内最高的单位功率分辨率，并针对需要极低动态范围和低功耗的应用进行了优化，例如4 mA至20 mA工业控制环路上的传感器。可选输入缓冲器提供来自开关电容采样网络的信号输入隔离，允许这些转换器与高阻抗源一起使用，而不会影响可用的动态范围或线性度。

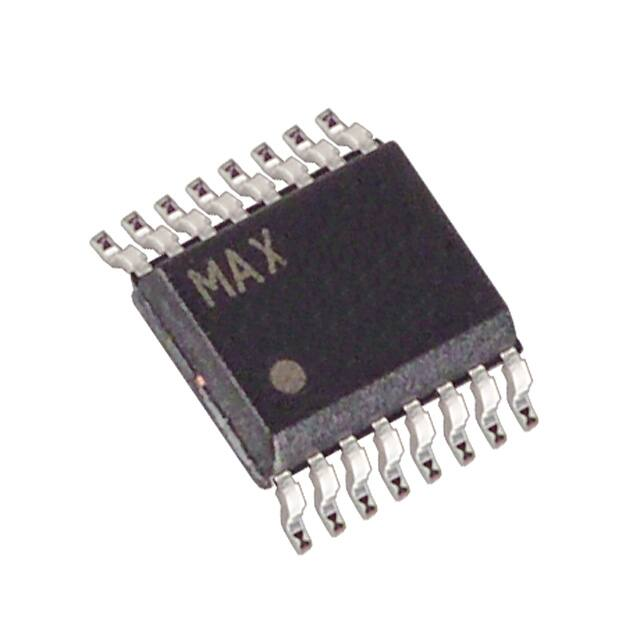

这些器件提供高精度内部振荡器，无需外部元件。当使用指定的数据速率时，内部数字滤波器可提供超过100 dB的50 Hz或60 Hz线路噪声抑制。这些器件可使用SPI接口进行配置，并包含四个可用于外部多路复用器控制的GPIO。MAX11210的数字可编程增益为1,2,4,8或16.MAX11200和MAX11210工作在-40°C至+ 85°C温度范围，采用16引脚QSOP封装。
MAX11200和MAX11210 ADC特性
5 sps时的24位ENOB
10 sps时20.9位无噪声分辨率
120 sps时的19位无噪声分辨率
在10 sps时具有570 nVRMS噪声，±3.6 VFS输入
1 ppm INL（典型值），10 ppm（最大值）
没有遗漏码
超低功耗
工作模式电流消耗<300μA（最大值）
睡眠模式电流消耗<0.4μA
全差分信号和参考输入
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX11200EEE+ | 模数转换器（ADC）-数据转换器 | IC ADC 24BIT SIGMA-DELTA 16QSOP | ￥68.82795 | 在线订购 |
| | MAX11210EEE+ | 模数转换器（ADC）-数据转换器 | IC ADC 24BIT SIGMA-DELTA 16QSOP | ￥73.34787 | 在线订购 |
 | | MAX11200EVKIT+ | 模数转换器（ADC）-数据转换器 | KIT EVALUATION FOR MAX11200 | ￥1154.83019 | 在线订购 |
