    ADAS3022 数据采集系统

    ADAS3022 数据采集系统

    ADAS3022 集成了一个 8 通道、低漏泄多路复用器和一个高阻抗可编程增益仪表放大器(ADAS3022 Data Acquisition System)

    发布时间:2018-06-14

    Analog Devices 的 ADAS3022 采用 Analog Devices 专有的 iCMOS® 高电压工业工艺技术制造,是一款完整的 16 位、1 MSPS 连续逼近型模数数据采集系统。 该器件集成了一个 8 通道、低漏电多路复用器;一个具有高共模抑制功能的高阻抗可编程增益仪表放大器 (PGIA) 级;一个高精度、低漂移 4.096 V 基准电压和缓冲器;以及一个采用逐次逼近寄存器 (SAR) 架构的 16 位电荷再分布式模数转换器 (ADC)。 ADAS3022 使用 ±15 V 电源时可以解决高达 ±24.576 V 的 8 个单端输入或 4 个全差分输入。 此外,该器件可接受常用双极差分、双极单端、伪双极或伪单极输入信号,因此可使用几乎任何直接传感器接口。
    ADAS3022 消除了信号缓冲、电平移动、放大/衰减、共模抑制、建立时间或任何其它模拟信号调节的挑战,同时允许的外形尺寸更小、上市时间更快和成本更低,从而化解了诸多设计挑战。

    ADAS3022 数据采集系统特性

    • 易于使用:16 位、1 MSPS、完整的数据采集系统

    • 高阻抗、八通道输入:>500 MΩ

    • 差分输入电压范围:最大 ±24.576 V

    • 高输入共模抑制 >100 dB

    • 用户可编程输入范围

    • 具有单独通道增益的通道定序器

    • 片载 4.096 V 基准电压和缓冲器

    • 辅助输入 – 直接连接至脉冲 ADC 输入

    • 无延时/线路延迟(SAR 架构)

    • 串行 4 线 1.8 至 5 V SPI / SPORT 兼容接口

    • LFCSP 封装 (6 mm × 6 mm)

    • -40°C 至 +85°C 工业温度范围

    ADAS3022 数据采集系统应用

    1. 多通道数据采集和系统监控

    2. 过程控制

    3. 电力线路监控

    4. 自动测试设备

    5. 仪器仪表

    ADAS3022
    图片数据手册产品型号产品分类产品描述价格操作
    ADAS3022BCPZ模数转换器(ADC)-数据转换器IC ADC 16BIT SAR 40LFCSP在线订购
    ADAS3022BCPZ-RL7模数转换器(ADC)-数据转换器IC ADC 16BIT SAR 40LFCSP¥136.73000在线订购
    Related Parts
    图片数据手册产品型号产品分类产品描述价格操作

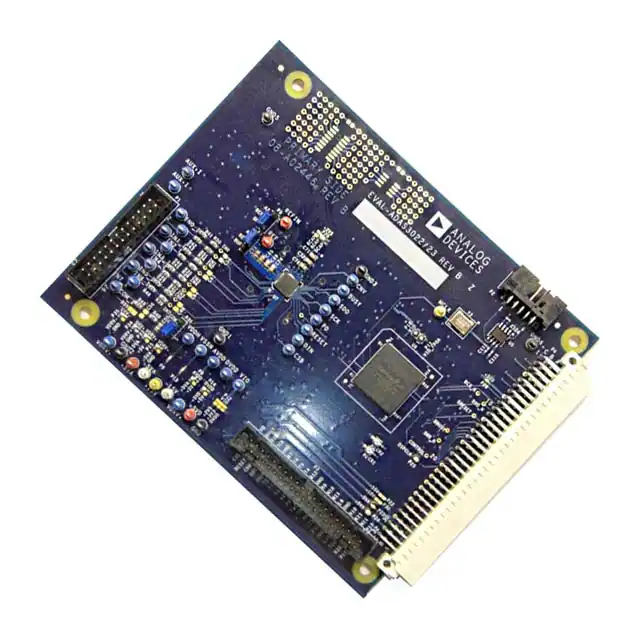

    EVAL-ADAS3022EDZ模数转换器(ADC)-数据转换器BOARD EVAL FOR ADAS3022在线订购
    相关文档
    文档名称类型大小更新日期查看次数下载
    ADAS3022中文资料-
    ADAS3022datasheet-
