MAX1104x同步采样ADC
Maxim的16位和14位同步采样ADC（MAX1104x Simultaneous-Sampling ADCs）提供4,6或8个独立输入通道
发布时间：2018-06-14
Maxim的 MAX11044 / 5/6 16位和MAX11054 / 5/6 14位ADC提供4,6或8个独立输入通道。这些器件具有独立的跟踪和保持（T / H）和SAR电路，可为每个通道提供250 ksps的同步采样。
MAX11044 / 5/6和MAX11054 / 5/6接受±5 V输入。所有输入均采用内部±20 mA输入钳位进行超量程保护，通过简单的外部电阻提供超量程保护。其他功能包括4 MHz T / H输入带宽，内部时钟和内部或外部参考。20 MHz双向并行接口提供转换结果并接受数字配置输入。这些器件采用4.75 V至5.25 V模拟电源和独立的2.7 V至5.25 V灵活数字电源供电，无需电平转换器即可与主机连接。
MAX1104x同步采样ADC特性
16位ADC（MAX11044 / 5/6）和14位ADC（MAX11054 / 5/6）
8通道ADC（MAX11046 / MAX11056）
6通道ADC（MAX11045 / MAX11055）
4通道ADC（MAX11044 / MAX11054）
单模拟和数字电源
高阻抗输入高达1GΩ
每个通道的片上T / H电路
转换时间快3μs
MAX1104x同步采样ADC应用
自动测试设备
多相电机控制
功率因数监测和校正
电网保护
振动和波形分析
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

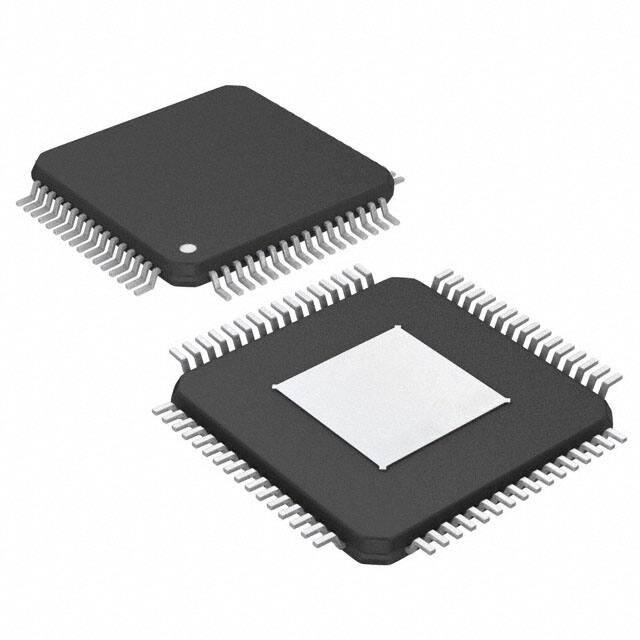

 | | MAX11046ECB+ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 64TQFP | 在线订购 | |

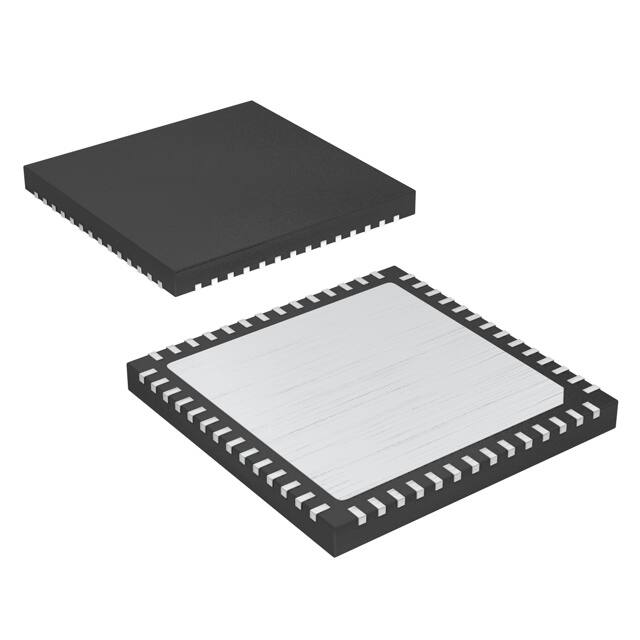

 | | MAX11045ETN+ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 56TQFN | 在线订购 | |
| | MAX11046ETN+ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 56TQFN | 在线订购 | |
| | MAX11054ECB+ | 模数转换器（ADC）-数据转换器 | IC ADC 14BIT SAR 64TQFP | 在线订购 | |
| | MAX11056ECB+ | 模数转换器（ADC）-数据转换器 | 4 - / 6 - 8路,16 - /提升,同时采样adc | ￥112.69332 | 在线订购 |
| | MAX11044ETN+ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 56TQFN | 在线订购 |
