具有Eco模式的TPS54340 / 60降压转换器
42/60 V，3.5 A，降压型稳压器(TPS54340/60 Step-Down Converter with Eco-mode)，集成高侧MOSFET
发布时间：2018-06-14
德州仪器（TI）的TPS54340 / 60是一款42/60 V，3.5 A，降压型稳压器，集成了高端MOSFET。根据ISO 7637，该器件可承受高达45/65 V的负载突降脉冲。电流模式控制提供简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146μA。当使能引脚拉低时，关断电源电流降至2μA。
欠压锁定在内部设置为4.3 V，但可以使用使能引脚增加。内部控制输出电压启动斜坡，以提供受控启动并消除过冲。
具有Eco模式的TPS54340 / 60降压转换器特性
4.5 V至42/60 V（最大45/65 V Abs）输入范围
3.5 A连续电流，4.5 A最小峰值电感电流限制
电流模式控制DC-DC转换器
92mΩ高侧MOSFET
轻负载时的高效率，脉冲跳跃Eco模式
具有Eco模式的TPS54340 / 60降压转换器应用
12 V，24 V和48 V工业，汽车和通信电源系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS54360EVM-182 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS54360 Eco-Mode™ DC/DC, Step Down 1, Non-Isolated Outputs Evaluation Board | ￥579.31455 | 在线订购 |
 | | TPS54340EVM-182 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | MODULE EVAL FOR TPS54340-182 | ￥563.84557 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

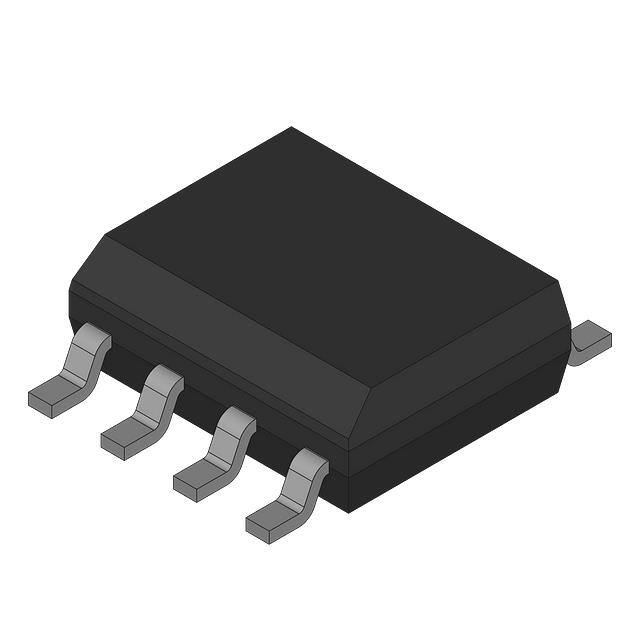

 | | TPS54340DDAR | DC-DC电源芯片-电源管理 | DC-DC电源芯片 SOIC-8-EP 3.5A 4.5V~42V -40℃~+150℃(TJ) | ￥4.23420 | 在线订购 |
 | | TPS54340DDA | DC-DC电源芯片-电源管理 | TPS54340是一款42V,3.5A,降压稳压器,具有一个集成的高侧MOSFET。此稳压器具有4.5V到42V的输入电压范围,3.5A的持续电流,4.5A的最小峰值电感器电流限值。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式将无负载时的电源电流减小至146uA。当启用引脚被拉至低电平时,关断电源电流被减少至1uA。 | ￥48.67436 | 在线订购 |
 | | TPS54360DDA | DC-DC电源芯片-电源管理 | TPS54360 具有 Eco-Mode 的 60V I输入、3A 降压转换器 | ￥51.73300 | 在线订购 |
 | | TPS54340QDDAQ1 | DC-DC电源芯片-电源管理 | TPS54340-Q1 AUTOMOTIVE 4.5V-42VI | ￥69.31932 | 在线订购 |
