ERA-xA 金属/薄膜片式电阻器

Panasonic 的 ERA-xA 电阻器(ERA-xA Metal / Thin Film Chip Resistors)产品线可提高音频和汽车应用的精度和可靠性
发布时间:2018-06-14
Panasonic 是一家电阻器产品全球领导厂商,现扩大其大获成功的高可靠性金属膜(也称为薄膜)片式电阻器产品线。 这些新产品包括 1206、0805、0603、0402 和 0201(英寸)外壳尺寸,具有 ±25 ppm/°C 和 ±50 ppm/°C 的温度系数。 ERA-xA 系列薄膜电阻器精度高、可控性好、可靠性高,适用于各种要求苛刻的应用。
ERA-xA 金属/薄膜片式电阻器特性
多种额定功率:0.25 W (1206)、0.125 W (0805)、0.1 W (0603)、0.063 W (0402)、0.05 W (0201)
多种电阻容差:±0.05%、±0.1%、±0.25% 和 ±0.5%
多种温度系数:±10 ppm/°C、±15 ppm/°C、±25 ppm/°C、±50 ppm/°C、±100 ppm/°C
工作温度范围:-55°C 至 +155°C
符合 IEC 60115-8、JIS C 5201*8、EIAJ RC-233B 标准
符合 RoHS 规范,支持最高达 260°C 的无铅焊接工艺
ERA-xA 金属/薄膜片式电阻器应用
流量控制
DC/DC 转换器
高频电路
控制单元测量
电池管理
汽车电子(ECU、混合系统的充电/放电控制等)
传感器输出放大器
逆变器电源
音频电路
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

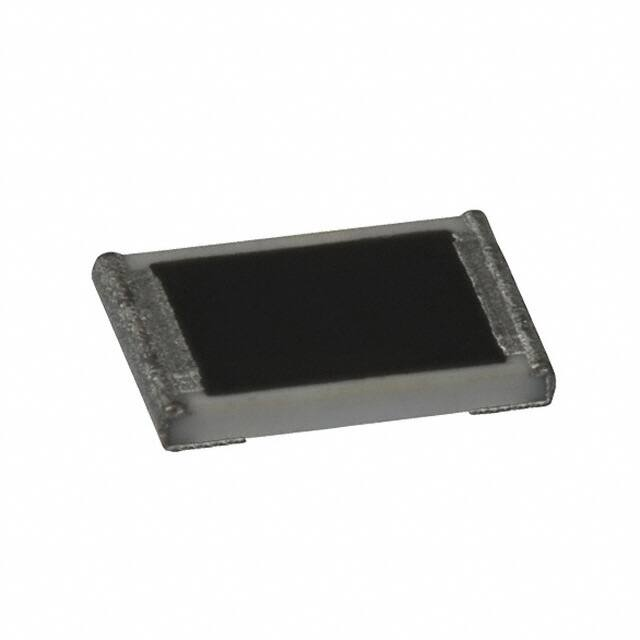

![]() | | ERA-14HD100U | 贴片电阻-电阻器 | 贴片电阻 1210 10Ω ±0.5% 1/4W ±50ppm/℃ | 在线订购 | |
![]() | | ERA-14EB103U | 贴片电阻-电阻器 | 10 kOhms ±0.1% 0.25W,1/4W 芯片电阻 1210(3225 公制) 薄膜 | 在线订购 | |
![]() | | ERA-14EB101U | 贴片电阻-电阻器 | 贴片电阻 1210 100Ω ±0.1% 1/4W ±25ppm/℃ | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

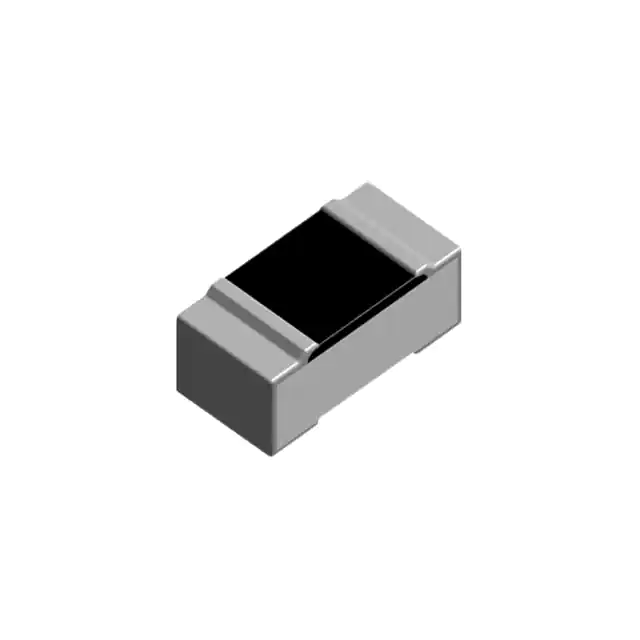

![]() | | ERA-1AEB102C | 贴片电阻-电阻器 | ERA-1AEB102C | ¥1.05808 | 在线订购 |
![]() | | ERA-1AEB201C | 贴片电阻-电阻器 | 贴片电阻 0201 200Ω ±0.1% 1/20W ±25ppm/℃ | ¥0.54837 | 在线订购 |
![]() | | ERA-1AEB752C | 贴片电阻-电阻器 | 贴片电阻 0201 7.5KΩ ±0.1% 1/20W ±25ppm/℃ | ¥1.05808 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

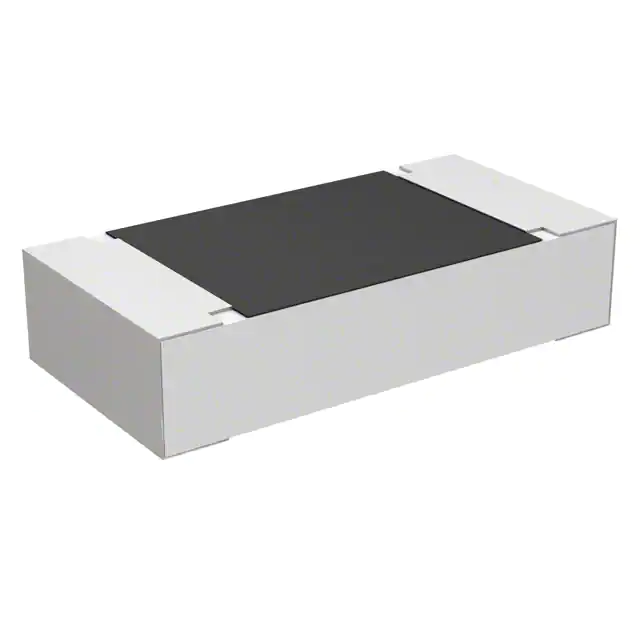

![]() | | ERA-2AED101X | 贴片电阻-电阻器 | 贴片电阻 0402 100Ω ±0.5% 1/16W ±25ppm/℃ | ¥0.20704 | 在线订购 |
![]() | | ERA-2AED103X | 高精度、低温漂贴片电阻-电阻器 | 高精度、低温漂贴片电阻 0402 10KΩ ±0.5% 1/16W ±25ppm/℃ | ¥1.53984 | 在线订购 |
![]() | | ERA-2AED102X | 贴片电阻-电阻器 | 贴片电阻 0402 1KΩ ±0.5% 1/16W ±25ppm/℃ | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

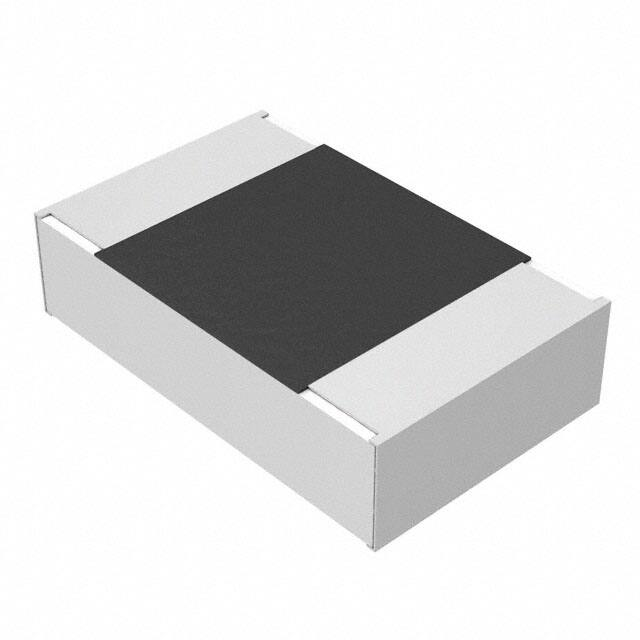

![]() | | ERA-3AEB203V | 贴片电阻-电阻器 | 贴片电阻 0603 20KΩ ±0.1% 1/10W ±25ppm/℃ | ¥0.88377 | 在线订购 |
![]() | | ERA-3AEB103V | 贴片电阻-电阻器 | 贴片电阻 0603 10KΩ ±0.1% 1/10W ±25ppm/℃ | ¥0.85360 | 在线订购 |
![]() | | ERA-3AEB101V | 贴片电阻-电阻器 | 贴片电阻 0603 100Ω ±0.1% 1/10W ±25ppm/℃ | ¥0.85360 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

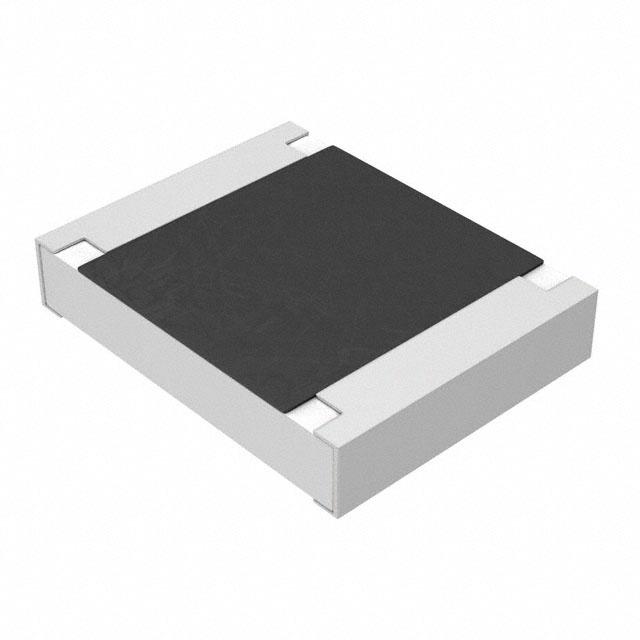

![]() | | ERA-3YEB103V | 贴片电阻-电阻器 | 贴片电阻 0603 10KΩ ±0.1% 1/10W ±25ppm/℃ | 在线订购 | |
![]() | | ERA-3YEB203V | 贴片电阻-电阻器 | 贴片电阻 0603 20KΩ ±0.1% 1/10W ±25ppm/℃ | 在线订购 | |
![]() | | ERA-3YEB102V | 贴片电阻-电阻器 | 贴片电阻 0603 1KΩ ±0.1% 1/10W ±25ppm/℃ | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

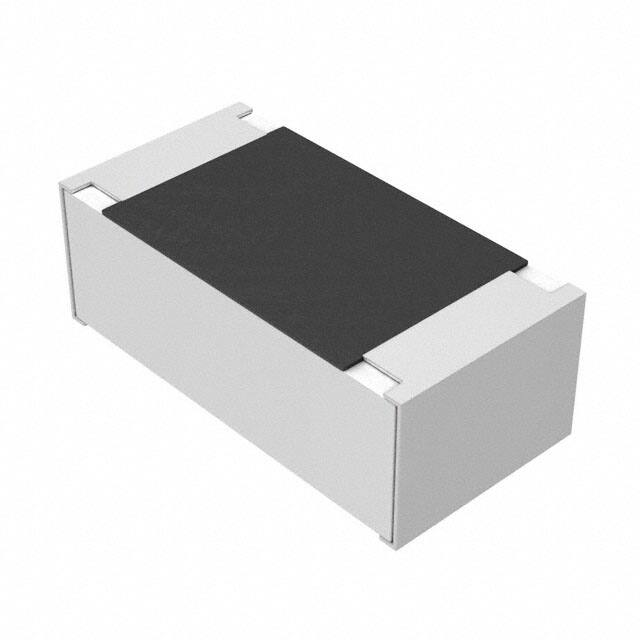

![]() | | ERA-6AEB103V | 贴片电阻-电阻器 | 贴片电阻 0805 10KΩ ±0.1% 1/8W ±25ppm/℃ | ¥0.87680 | 在线订购 |
![]() | | ERA-6AEB203V | 贴片电阻-电阻器 | 贴片电阻 0805 20KΩ ±0.1% 1/8W ±25ppm/℃ | 在线订购 | |
![]() | | ERA-6AEB105V | 贴片电阻-电阻器 | 贴片电阻 0805 1MΩ ±0.1% 1/8W ±25ppm/℃ | ¥0.33973 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | ERA-6YEB103V | 贴片电阻-电阻器 | 贴片电阻 0805 10KΩ ±0.1% 1/8W ±25ppm/℃ | 在线订购 | |
![]() | | ERA-6YEB104V | 贴片电阻-电阻器 | 贴片电阻 0805 100KΩ ±0.1% 1/8W ±25ppm/℃ | 在线订购 | |
![]() | | ERA-6YEB101V | 贴片电阻-电阻器 | 贴片电阻 0805 100Ω ±0.1% 1/8W ±25ppm/℃ | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | ERA-8AEB753V | 贴片电阻-电阻器 | 贴片电阻 1206 75KΩ ±0.1% 1/4W ±25ppm/℃ | ¥1.15880 | 在线订购 |
![]() | | ERA-8AEB204V | 贴片电阻-电阻器 | 贴片电阻 1206 200KΩ ±0.1% 1/4W ±25ppm/℃ | ¥1.15880 | 在线订购 |
![]() | | ERA-8AEB202V | 贴片电阻-电阻器 | 贴片电阻 1206 2KΩ ±0.1% 1/4W ±25ppm/℃ | 在线订购 |
