ADuM4160 数字隔离器
Analog Devices 的 ADuM4160 （ADuM4160 Digital Isolator）性能出色
发布时间：2018-06-14
Analog Devices 的 ADuM4160 是一款基于 Analog Devices, Inc. 的 iCoupler® 技术的 USB 端口隔离器。 这种隔离解决方案组合了高速 CMOS 与单片空芯变压器技术，性能出色，且易于和兼容低速、全速 USB 的外设器件集成在一起。
ADuM4160 具有数据流方向检测和状态输出缓冲器控制机制。 ADuM4160 采用基于边缘检测的 iCoupler 技术并结合内部逻辑，实现了一种透明、易于配置且面对上行端口的隔离器。该器件符合 RoHS 规范且面对上行端口隔离，其优势包括简单、电源管理和运行稳健等。
ADuM4160 数字隔离器特性
低速和全速数据速率：1.5 Mbps 和 12 Mbps
达到 ANSI/ESD STM5.1-2007 规定的 3A 类接触 ESD 性能要求
XD+ 和 xD- 线路的短路保护功能
3.3 V 和 5 V （双模电源配置）电压下工作
双向通信
完全兼容 USB 2.0
高工作温度：105°C
高共模瞬态抗扰能力：>25 kV/μs
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

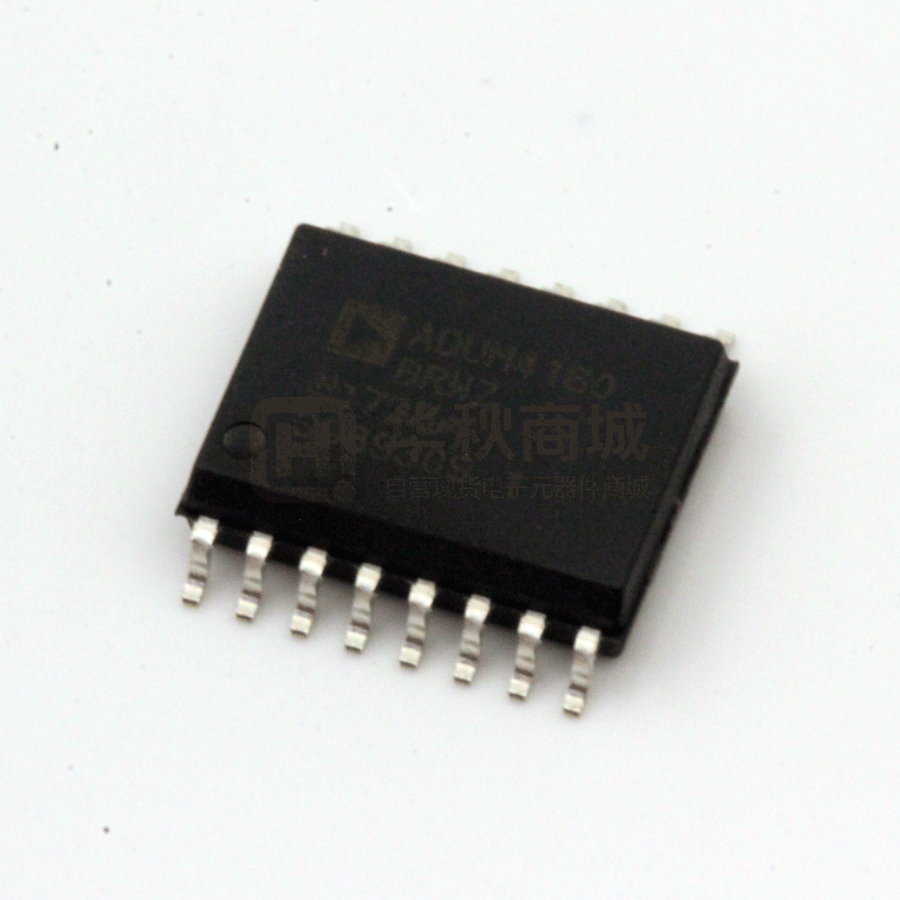

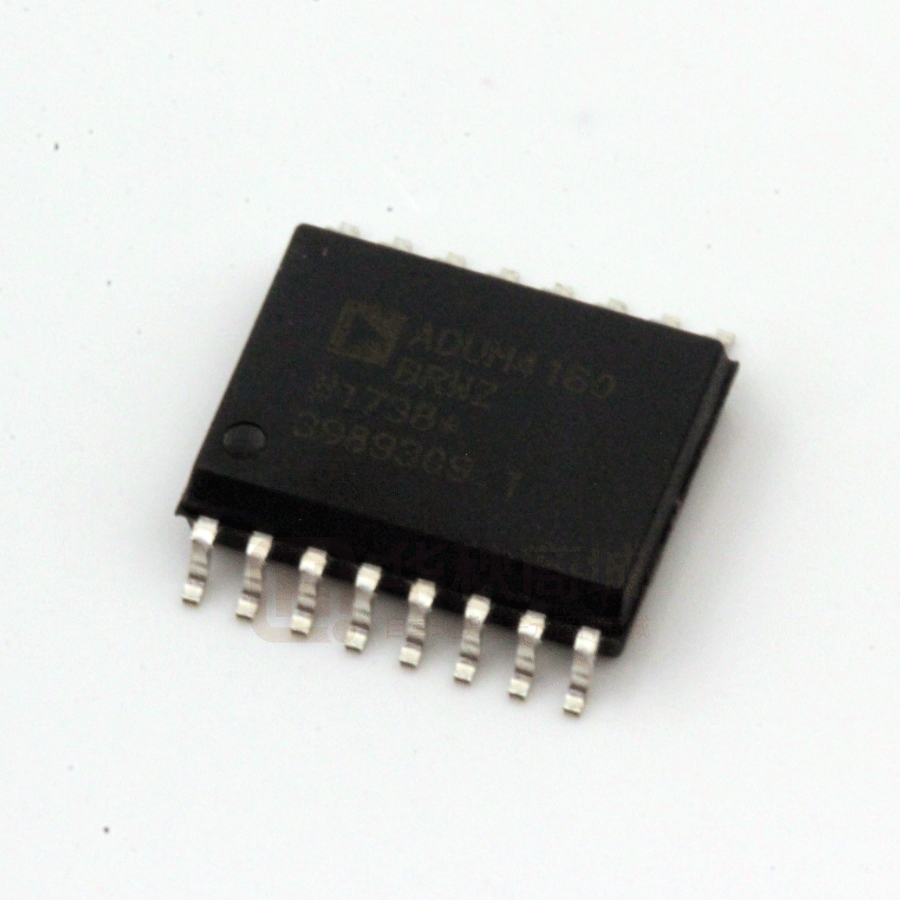

 | | ADUM4160BRWZ-RL | 数字隔离器-信号隔离器件及模块 | USB 数字隔离器 5000Vrms 1 通道 12Mbps 25kV/µs CMTI 16-SOIC | ￥155.08800 | 在线订购 |
 | | ADUM4160BRIZ-RL | 数字隔离器-信号隔离器件及模块 | USB Digital Isolator 5000Vrms 2 Channel 12Mbps 25kV/µs CMTI 16-SOIC (0.295", 7.50mm Width) | ￥112.21200 | 在线订购 |

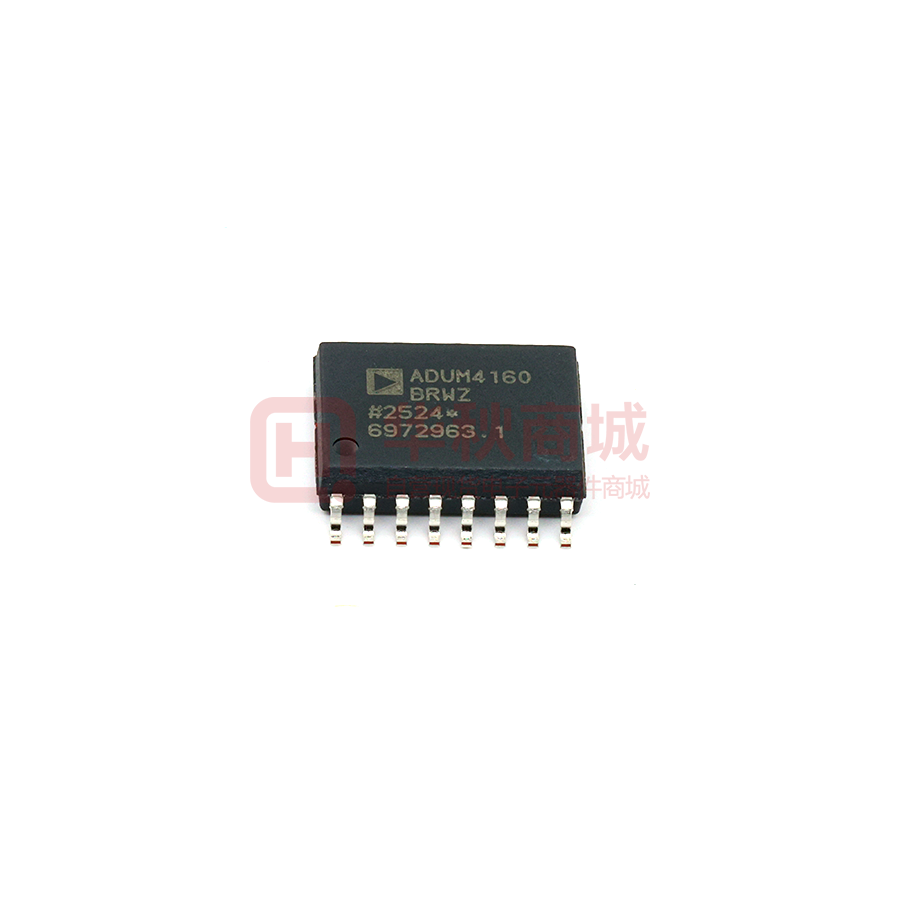

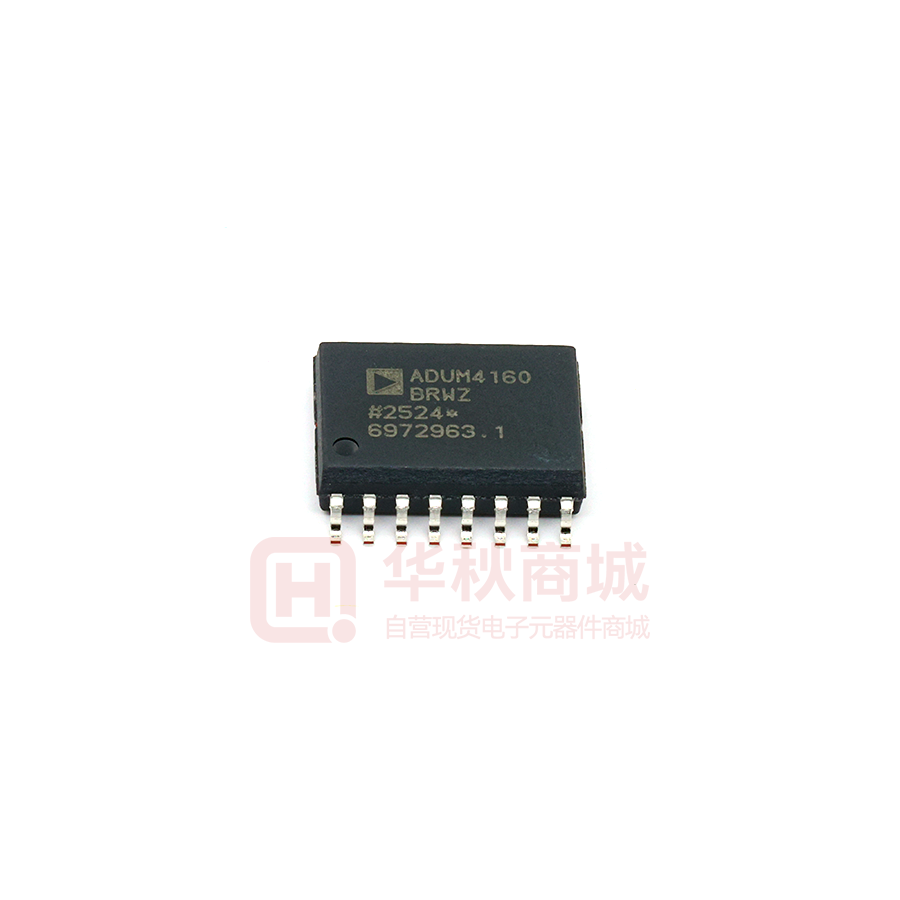

 | | ADUM4160BRWZ | 数字隔离器-信号隔离器件及模块 | USB 数字隔离器 5000Vrms 1 通道 12Mbps 25kV/µs CMTI 16-SOIC | ￥57.50000 | 在线订购 |
| | ADUM4160BRIZ | 数字隔离器-信号隔离器件及模块 | USB Digital Isolator 5000Vrms 2 Channel 12Mbps 25kV/µs CMTI 16-SOIC (0.295", 7.50mm Width) | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 2107 | 线性 - 比较器 | ADUM4160 100MA USB ISOLATOR BRD | ￥316.97399 | 在线订购 |
 | | EVAL-CN0158-EB1Z | 开发板/评估板/验证板（废弃） | ADuM4160, ADP3330, ADP3339 - Interface, Isolator USB HUB Evaluation Board | 在线订购 | |
 | | EVAL-ADUM4160EBZ | 开发板/评估板/验证板（废弃） | EVALUATION MODULE FOR ADUM4160 | 在线订购 | |
 | | EVAL-CN0160-EB1Z | 开发板/评估板/验证板（废弃） | ADuM4160, ADP3338 - Interface, Isolator USB Peripheral Evaluation Board | 在线订购 | |

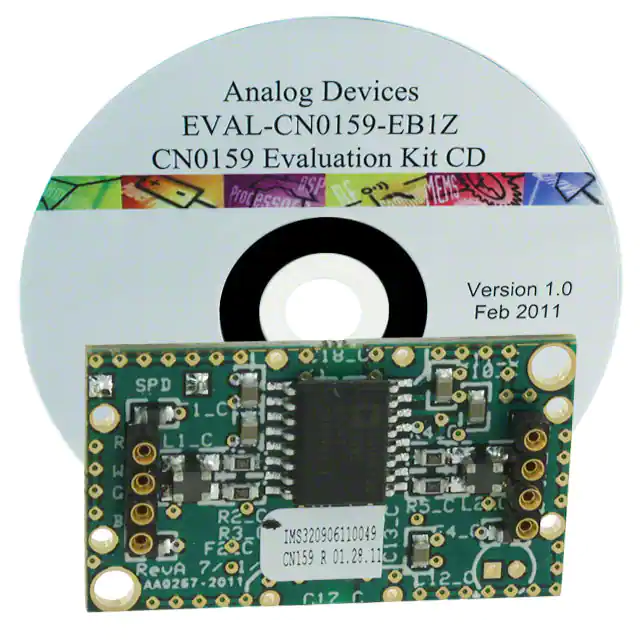

 | | EVAL-CN0159-EB1Z | 开发板/评估板/验证板（废弃） | EVAL CIRCUIT BOARD USB | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| adum4160中文资料 | | - |  | ||
| adum4160datasheet | | - | |
