ADuM540x 四通道隔离器
集成了 DC/DC 转换器的四通道隔离器（ADuM540x Quad-Channel Isolators）
发布时间：2018-06-14
Analog Devices 的 ADuM5401 / ADuM5402 / ADuM5403 / ADuM54041 四通道数字隔离器采用 isoPower™ 技术，是一种集成的隔离式 DC/DC 转换器。 这种 DC/DC 转换器基于 Analog Devices,Inc. 的 iCoupler® 技术，能在 5.0 V（5.0 V 输入电源）或 3.3 V（3.3 V 输入电源）下提供高达 500 mW 的稳压隔离功率。 这样，就不必在隔离式低功耗设计中使用独立的隔离式 DC/DC 转换器。 ICoupler 芯片级变压器技术用于隔离逻辑信号与 DC/DC 转换器的磁性元件。 因此，这是一个小型全隔离解决方案。
ADuM5401 / ADuM5402 / ADuM5403 / ADuM5404 隔离器能在不同通道配置和数据速率下提供四个独立的隔离通道。
ADuM540x 四通道隔离器特性
高共模瞬态抗扰能力：>25 kV/μs
3.3 V 或 5 V 稳压输出
工作温度：–40°C 至 105°C
集成 isoPower 的隔离式 DC/DC 转换器
输出功率高达 500 mW
四通道 DC 至 25 Mbps (NRZ) 信号隔离通道
施密特触发器输入
16 引线 SOIC 封装（宽 7.5 mm），> 8 mm 爬电距离
ADuM540x 四通道隔离器应用
RS-232/RS-422/RS-485 收发器
工业现场总线隔离
电源启动偏置和栅极驱动器
隔离式传感器接口
工业 PLC
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADUM5401CRWZ | 数字隔离器-信号隔离器件及模块 | General Purpose Digital Isolator 2500Vrms 4 Channel 25Mbps 25kV/µs CMTI 16-SOIC (0.295", 7.50mm Width) | ￥72.45000 | 在线订购 |
 | | ADUM5403CRWZ | 数字隔离器-信号隔离器件及模块 | 四通道、2.5 kV 隔离器，带集成式 DC-DC 转换器 | 在线订购 | |

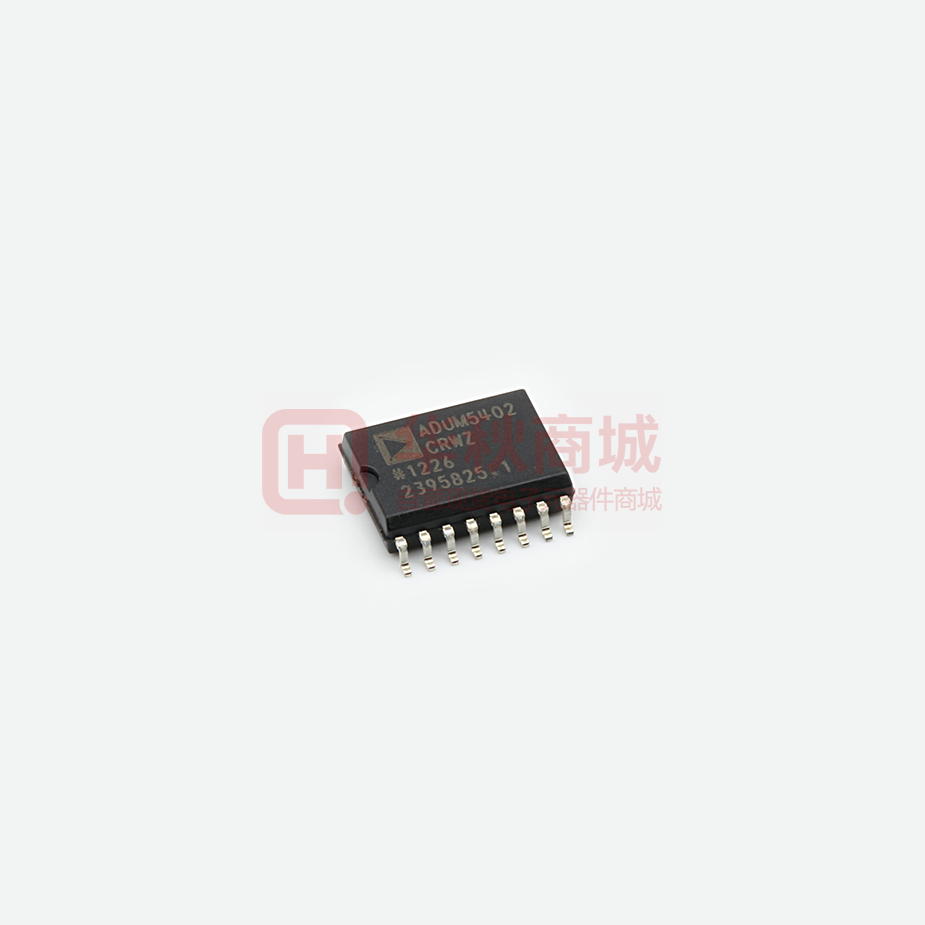

 | | ADUM5402CRWZ | 数字隔离器-信号隔离器件及模块 | 通用数字隔离器2500Vrms 4通道25Mbps 25kV/µs SOIC16 | ￥67.27500 | 在线订购 |
| | ADUM5402ARWZ | 数字隔离器-信号隔离器件及模块 | General Purpose Digital Isolator 2500Vrms 4 Channel 1Mbps 25kV/µs CMTI 16-SOIC (0.295", 7.50mm Width) | ￥60.95000 | 在线订购 |
| | ADUM5401ARWZ | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 16SOIC | ￥58.65000 | 在线订购 |
| | ADUM5404ARWZ | 数字隔离器-信号隔离器件及模块 | General Purpose Digital Isolator 2500Vrms 4 Channel 1Mbps 25kV/µs CMTI 16-SOIC (0.295", 7.50mm Width) | ￥94.82400 | 在线订购 |
| | ADUM5403ARWZ | 数字隔离器-信号隔离器件及模块 | General Purpose Digital Isolator 2500Vrms 4 Channel 1Mbps 25kV/µs CMTI 16-SOIC (0.295", 7.50mm Width) | 在线订购 | |
| | ADUM5404CRWZ | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 16SOIC | ￥102.49200 | 在线订购 |
