TXW系列电容器
Rubycon的TXW系列采用微型铝电解电容器(TXW Series Capacitors)
发布时间:2018-06-14
Rubycon的 TXW系列(通常称为铅笔型)径向铝电解电容器外形长而薄,可用于各种电源和照明应用,用于输入/输出滤波。
这些器件设计用于长时间运行10,000小时,温度为105°C,直径为8 mm或更高。它们适用于水平安装,以实现薄型应用,如直管LED设计。
该生产技术最初是为数码相机市场开发的,其中Rubycon在全球占据主导地位。提供35至450 V标准型号,还提供500 V选项。
TXW系列电容器特性
负载寿命:105°C时7000-10,000小时
体径ø6.3至ø18mm,具有高纹波电流能力
符合RoHS标准
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

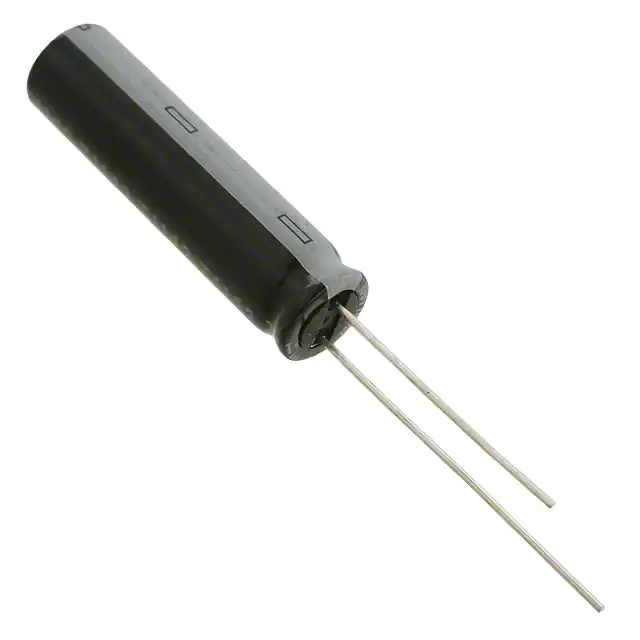

| 100TXW100MEFC8X30 | 铝电解电容器-电容器 | 100µF 100V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | 在线订购 | ||

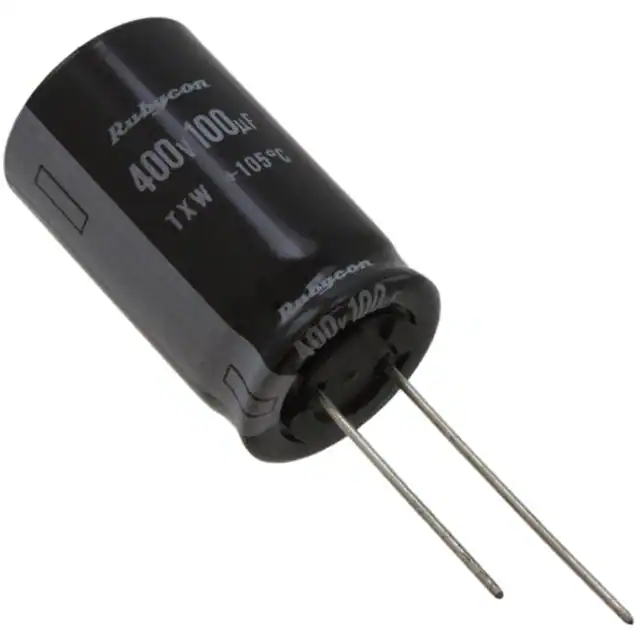

| 400TXW100MEFC18X30 | 铝电解电容器-电容器 | CAP ALUM 100UF 20% 400V RADIAL | 在线订购 | ||

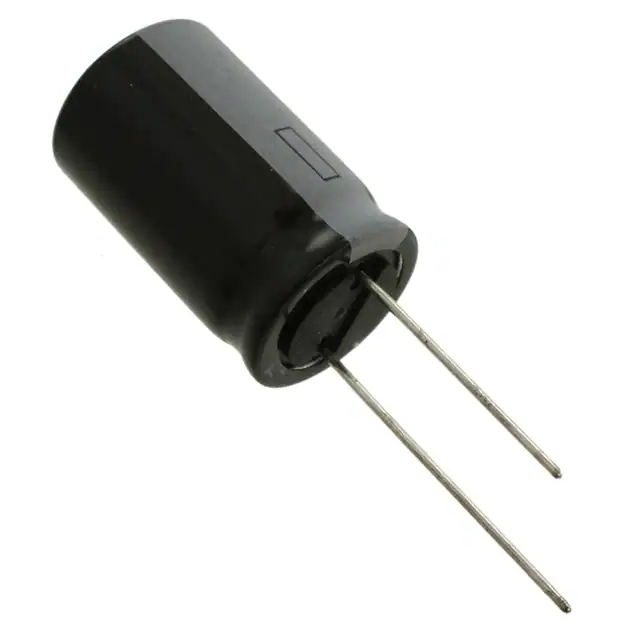

| 400TXW180MEFC18X45 | 铝电解电容器-电容器 | CAP ALUM 180UF 20% 400V RADIAL | ¥13.48920 | 在线订购 | |
| 160TXW270MEFC12.5X40 | 铝电解电容器-电容器 | CAP ALUM 270UF 20% 160V RADIAL | 在线订购 | ||

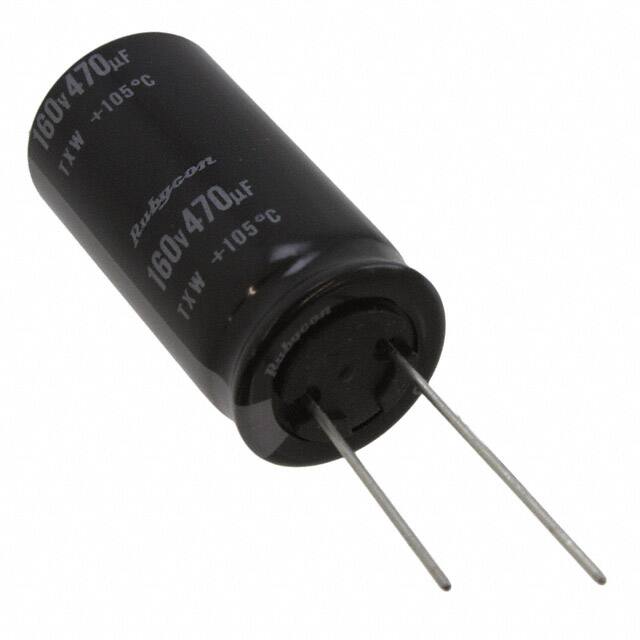

| 160TXW470MEFC18X35 | 铝电解电容器-电容器 | CAP ALUM 470UF 20% 160V RADIAL | 在线订购 | ||
| 160TXW560MEFR18X40 | 铝电解电容器-电容器 | 560 µF 160 V 铝电解电容器 径向,Can 105°C 时为 12000 小时 | 在线订购 | ||
| 420TXW100MEFCCC16X40 | 铝电解电容器-电容器 | 100 µF 420 V 铝电解电容器 径向,Can 105°C 时为 12000 小时 | 在线订购 | ||
| 160TXW470MEFC16X40 | 铝电解电容器-电容器 | CAP ALUM 470UF 20% 160V RADIAL | 在线订购 | ||
| 200TXW390MEFC18X35 | 铝电解电容器-电容器 | CAP ALUM 390UF 20% 200V RADIAL | 在线订购 | ||
| 160TXW390MEFC12.5X55 | 铝电解电容器-电容器 | CAP ALUM 390UF 20% 160V RADIAL | 在线订购 | ||
| 450TXW47MEFC16X25 | 铝电解电容器-电容器 | CAP ALUM 47UF 20% 450V RADIAL | 在线订购 | ||
| 160TXW220MEFC12.5X35 | 铝电解电容器-电容器 | CAP ALUM 220UF 20% 160V RADIAL | 在线订购 | ||
| 420TXW82MEFC18X25 | 铝电解电容器-电容器 | CAP ALUM 82UF 20% 420V RADIAL | ¥15.09280 | 在线订购 | |
| 400TXW100MEFC16X35 | 铝电解电容器-电容器 | 100µF 400V Aluminum Capacitors Radial, Can 12000 Hrs @ 105°C | 在线订购 | ||
| 63TXW220MEFC8X30 | 铝电解电容器-电容器 | CAP ALUM 220UF 20% 63V RADIAL | 在线订购 | ||
| 160TXW56MEFC8X25 | 铝电解电容器-电容器 | CAP ALUM 56UF 20% 160V RADIAL | 在线订购 | ||
| 350TXW22MEFC8X30 | 铝电解电容器-电容器 | CAP ALUM 22UF 20% 350V RADIAL | 在线订购 | ||
| 63TXW330MEFC8X40 | 铝电解电容器-电容器 | 330µF 63V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | 在线订购 | ||
| 100TXW150MEFC10X30 | 铝电解电容器-电容器 | CAP ALUM 150UF 20% 100V RADIAL | 在线订购 | ||
| 63TXW470MEFC8X60 | 铝电解电容器-电容器 | 470µF 63V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | 在线订购 |
