BXW系列
Rubycon的Radial含铅铝电解电容器（BXW Series）
发布时间：2018-06-14
径向引线铝电解电容器现在广泛用于平板电视的输入电路，而不是卡扣式电容器。RUBYCON的BXW系列在铝电解电容器中实现了业界领先的小型化，可用于电源中的初级过滤应用。与传统的TXW系列（105ºC长寿命电容器）相比，BXW系列实现了最大23％的体积减少，利用自行开发的生产设备精确地缠绕极高放大率的箔片，开发用于实现高电容值。此外，通过长期研发和极端气密密封材料开发的长寿命电解液的使用，使BXW系列在105ºC下的保证使用寿命相当于TXW系列10,000小时。BXW系列专为AV设备和各种电源电路的滤波而设计，提供多种外形尺寸，直径从10 mm到18 mm，长度从20毫米到50毫米不等。铺设安装形式可用于扩展实际使用的灵活性。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

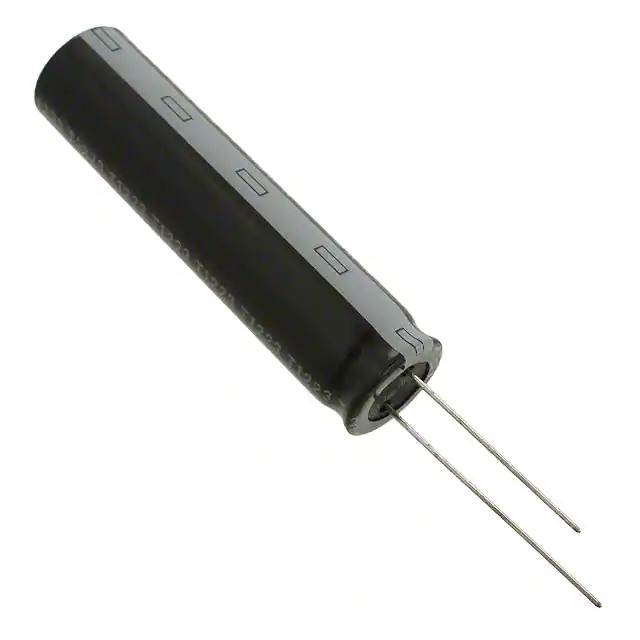

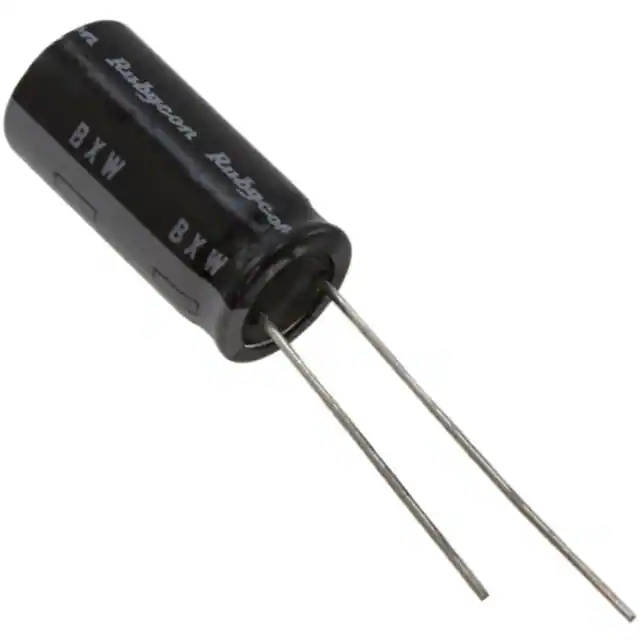

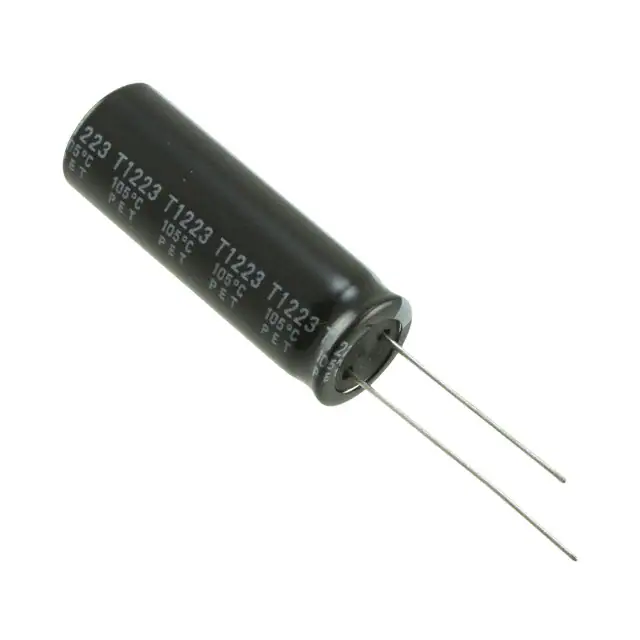

 | | 450BXW47MEFC12.5X35 | 铝电解电容器-电容器 | CAP ALUM 47UF 20% 450V RADIAL | 在线订购 | |
 | | 450BXW68MEFC18X25 | 铝电解电容器-电容器 | CAP ALUM 68UF 20% 450V RADIAL | 在线订购 | |
 | | 450BXW150MEFC18X45 | 铝电解电容器-电容器 | CAP ALUM 150UF 20% 450V RADIAL | 在线订购 | |
 | | 400BXW18MEFC10X20 | 铝电解电容器-电容器 | CAP ALUM 18UF 20% 400V RADIAL | 在线订购 | |
 | | 450BXW15MEFC10X20 | 铝电解电容器-电容器 | 15 µF 450 V 铝电解电容器 径向，Can 105°C 时为 10000 小时 | 在线订购 | |

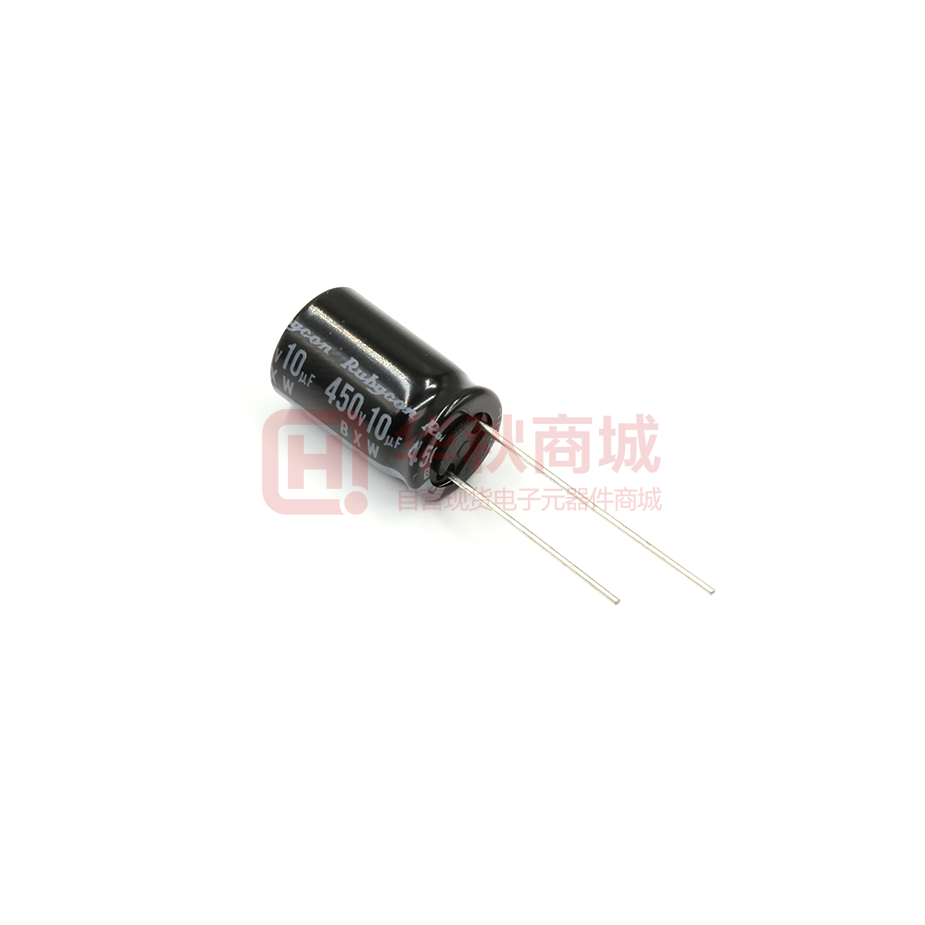

 | | 450BXW10MEFR10X16 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D10xL16mm 10µF ±20% Ф10.00 x 16.00mm 450V 130mA 10000Hrs@105℃ | ￥2.88360 | 在线订购 |
 | | 450BXW22MEFR12.5X20 | 铝电解电容器-电容器 | 22 µF 450 V 铝电解电容器 径向，Can 105°C 时为 10000 小时 | ￥3.83400 | 在线订购 |
| | 450BXW22MEFC10X30 | 铝电解电容器-电容器 | CAP ALUM 22UF 20% 450V RADIAL | 在线订购 | |
 | | 450BXW15MEFR10X20 | 铝电解电容器-电容器 | 450BXW15MEFR10X20 | ￥3.54240 | 在线订购 |
 | | 450BXW68MEFR14.5X40 | 铝电解电容器-电容器 | CAPALUM68UF20%450VT/H | 在线订购 | |
| | 450BXW82MEFR18X30 | 铝电解电容器-电容器 | CAPALUM82UF20%450VT/H | ￥9.69840 | 在线订购 |
 | | 400BXW27MEFC10X25 | 铝电解电容器-电容器 | 27 µF 400 V 铝电解电容器 径向，Can 105°C 时为 12000 小时 | 在线订购 | |
 | | 400BXW68MEFC12.5X35 | 贴片铝电解电容-电容器 | 在线订购 | ||
| | 400BXW100MEFC12.5X50 | 铝电解电容器-电容器 | 100µF 400V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | 在线订购 | |
| | 450BXW82MEFC16X35 | 铝电解电容器-电容器 | CAP ALUM 82UF 20% 450V RADIAL | 在线订购 | |
 | | 450BXW100MEFC14.5X50 | 铝电解电容器-电容器 | CAPALUM100UF20%450VRADIAL | 在线订购 | |
| | 400BXW220MEFC18X50 | 铝电解电容器-电容器 | CAP ALUM 220UF 20% 400V RADIAL | 在线订购 | |
| | 400BXW150MEFC16X45 | 铝电解电容器-电容器 | 150µF 400V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | 在线订购 | |
| | 450BXW82MEFC14.5X40 | 铝电解电容器-电容器 | 82µF 450V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | 在线订购 | |
| | 400BXW120MEFC14.5X45 | 铝电解电容器-电容器 | 120µF 400V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | 在线订购 |
