MAX11040K, MAX11060
Maxim的16/24位，4通道，同步采样，可级联，sigma-delta模数转换器（ADC）（MAX11040K, MAX11060）
发布时间：2018-06-14
Maxim的器件允许同时采样多达32个通道，使用内置级联功能同步多达8个器件。设备的串行接口允许使用单个命令从所有级联设备读取数据。四个调制器同时转换每个全差分模拟输入，可编程数据输出速率范围为0.25 ksps至64 ksps。这些器件在16 ksps时实现106 dB SNR，在1ksps（MAX11040K）下实现117 dB SNR，采用+3 V单电源供电。使用内部基准电压时，差分模拟输入范围为±2.2 V; 外部参考是可选的。每个输入均可承受高达±6 V的过压保护而不会损坏。这些器件使用内部晶体振荡器或外部时钟源。
的设备是与SPI，QSPI™，MICROWIRE兼容®，和DSP兼容的4线串行接口。板载接口逻辑允许一个串行接口（具有单个芯片选择）控制多达八个级联器件或32个同步采样模拟输入通道。
这些器件非常适合电源管理系统。每个通道都包含一个可调节的采样相位，可通过输入端的外部分压器，变压器或滤波器实现相移的内部补偿。输出数据速率可调，分辨率为0.065％（16 ksps或更低），以跟踪周期性输入的变化频率。低电平有效SYNC输入允许使用远程定时源定期对齐多个器件的转换时序。
MAX11040K, MAX11060特性
四个全差分，同时采样的通道
可同步采样最多32个通道
106 dB（MAX11040K）SNR，16 ksps
117 k（MAX11040K）SNR，1 ksps
1000：1动态范围内的0.25％误差，处理时间超过16.7 ms（MAX11040K）
±2.2 V满量程输入范围
±6 V过压保护输入
内部晶体振荡器
2.5 V，50 ppm /°C内部参考电压或外部参考电压
SPI- / QSPI- / MICROWIRE- / DSP兼容的4线串行接口

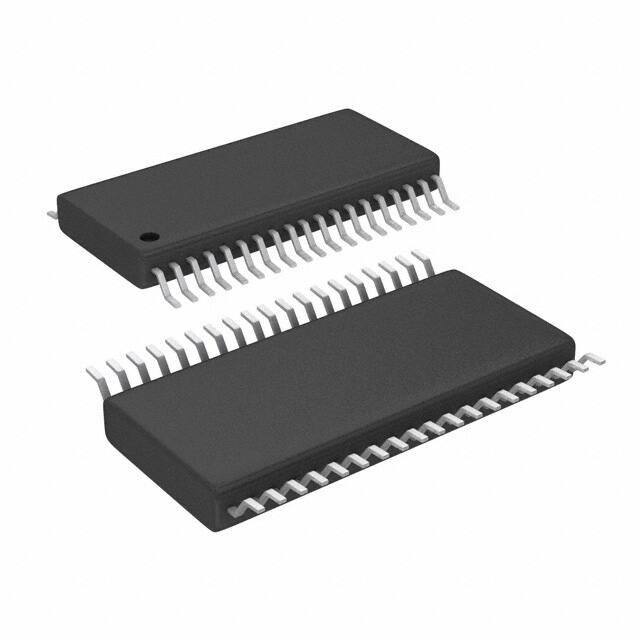

38引脚TSSOP封装
MAX11040K, MAX11060应用
工业数据采集系统
医疗仪器
多相电力系统
电力保护继电器设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX11040KGUU+ | 模数转换器（ADC）-数据转换器 | IC ADC 24BIT SIGMA-DELTA 38TSSOP | ￥302.46270 | 在线订购 |
| | MAX11060GUU+ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SIGMA-DELTA 38TSSOP | ￥132.20716 | 在线订购 |
 | | MAX11040KDBEVKIT# | 模数转换器（ADC）-数据转换器 | MAX11040K - 24 Bit 64k Samples per Second Analog to Digital Converter (ADC) Evaluation Board | ￥1331.61262 | 在线订购 |
 | | MAX11040KEVKIT# | 模数转换器（ADC）-数据转换器 | KIT EVAL FOR MAX11040 W/FMC CONN | ￥1976.03555 | 在线订购 |
