AD715x系列电容数字转换器
ADI的12位sigma-delta(Σ-Δ)电容数字转换器(CSC)(AD715x Series Capacitance-to-Digital Converters)
发布时间:2018-06-14
ADI公司的 AD7150为电容式接近传感器提供完整的信号处理解决方案,具有响应时间快的超低功耗转换器。AD7151是AD7150的单通道,低功耗替代产品。AD7150是AD7151的双通道替代产品。
AD7152 / AD7153均为12位Σ-Δ(Σ-Δ)电容数字转换器(CDC)。要测量的电容直接连接到器件输入。该架构具有固有的高分辨率(12位无失码,高达12位有效分辨率)和高线性度(±0.05%)。AD7152 / AD7153在每种工作模式下具有四个电容输入范围,差分模式下为±0.25 pF至±2 pF,单端模式下为0.5 pF至4 pF。
AD7152 / AD7153可接受高达5 pF的共模电容(不变),可通过可编程片内数字电容转换器(CAPDAC)进行平衡。
AD7153具有一个电容输入通道,而AD7152具有两个通道。每个通道可配置为单端或差分。AD7152 / AD7153专为浮动电容式传感器而设计。
AD715x系列电容数字转换器特性
AD7150主要特性
超低功耗2.7 V至3.6 V,100μA
响应时间:10毫秒
自适应环境补偿和EMC测试
2个独立的电容输入通道传感器电容(CSENS)0 pF,最高13 pF灵敏度为1 fF
2种操作模式具有固定设置的独立操作与微控制器连接,用于用户定义的设置
2个接近检测输出标志
2线串行接口(I²C兼容)
工作温度-40°C至+ 85°C
10引脚MSOP封装
AD7152主要特性
12位电容数字转换器(2个电容输入通道)
与浮动传感器的接口
分辨率低至0.25 fF(即最高12 ENOB)
线性度:0.05%
共模(不变)电容高达5 pF
内部时钟振荡器
2线串行接口(I²C兼容)
电源2.7 V至3.6 V单电源工作电流消耗100μA
请参阅数据表了解更多信息
AD7151主要特性
超低功耗2.7 V至3.6 V,70μA
响应时间:10毫秒
适应性环境补偿
1个电容输入通道传感器电容(C SENS)0最高13 pF灵敏度为1 fF
EMC测试过
2种操作模式具有固定设置的独立操作与微控制器连接,用于用户定义的设置
接近检测输出标志
2线串行接口(I²C兼容)
工作温度-40°C至+ 85°C
10引脚MSOP封装
AD7153主要特性
12位电容数字转换器(1个电容输入通道)
与浮动传感器的接口
分辨率低至0.25 fF(即最高12 ENOB)
线性度:0.05%
共模(不变)电容高达5 pF
内部时钟振荡器
2线串行接口(I²C兼容)
电源2.7 V至3.6 V单电源工作电流消耗100μA
请参阅数据表了解更多信息
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AD7151BRMZ-REEL | 传感器及探测器接口芯片-接口及驱动芯片 | IC CAP CONV 1CH ULT LP 10MSOP | 在线订购 | ||
| AD7151BRMZ | 传感器及探测器接口芯片-接口及驱动芯片 | IC CAP CONV 1CH ULT LP 10MSOP | ¥19.35263 | 在线订购 | |
| AD7150BRMZ | 传感器及探测器接口芯片-接口及驱动芯片 | IC CAP CONV 2CH ULT LP 10MSOP | ¥36.80000 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

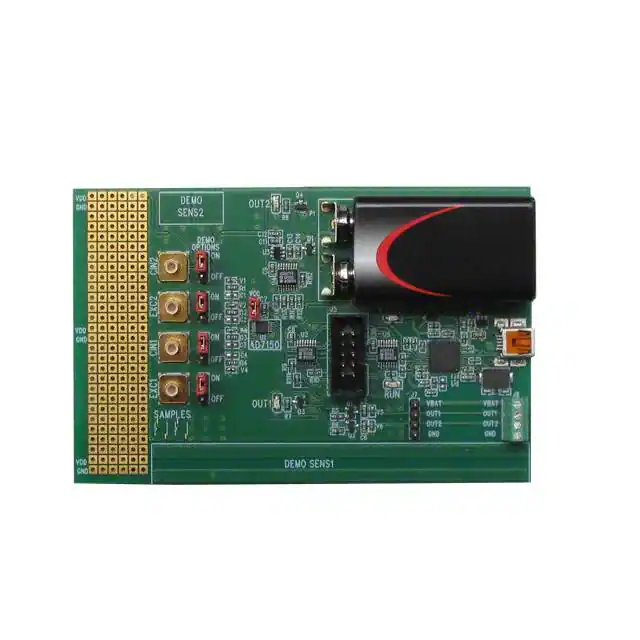

| EVAL-AD7150EBZ | 传感器(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD EVAL FOR AD7150 | 在线订购 | ||
| EVAL-AD7152EBZ | 传感器(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD EVAL AD7152 | 在线订购 | ||
| EVAL-AD7156EBZ | 传感器(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD EVAL FOR AD7156 | 在线订购 |
