AL5811线性LED驱动器
Diodes推出AL5811系列简单的60 V，75 mA线性LED驱动器（AL5811 Linear LED Driver）
发布时间：2018-06-14
AL5811扩展了Diodes的线性LED驱动器系列，其驱动器经过优化，可驱动低功率LED。与AL5812一样，该器件的60 V功能使其能够驱动长LED链（最多16个白光LED），同时工作电压低至3.5 V。这使器件可以采用5 V，12 V或24 V AC工作/ DC和48 V DC电源轨
AL5811采用最少量的外部元件运行; 只是一个去耦电容和一个高值LED电流设置电阻。这允许使用小尺寸和低成本的外部组件，从而导致小的解决方案占用空间。
精度，温度范围和成本使其非常适合对成本敏感的照明应用。
AL5811采用MSOP-8EP和U-DFN3030-6耐热增强型封装，支持在宽工作电压范围和环境温度下的线性工作。
AL5811线性LED驱动器特性
小尺寸，耐热增强型表面贴装封装
高值电流设定电阻R SET
初始平均LED电流精度为6％
1 V至60 V输出电压范围
-40°C至+ 125°C温度范围
AL5811线性LED驱动器应用
标牌
二次侧，局部LED电流调节
仪器照明
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AL5811MP-13 | LED/照明驱动器-电源管理 | IC LED DRIVER LIN DIM 75MA 8MSOP | 在线订购 | |

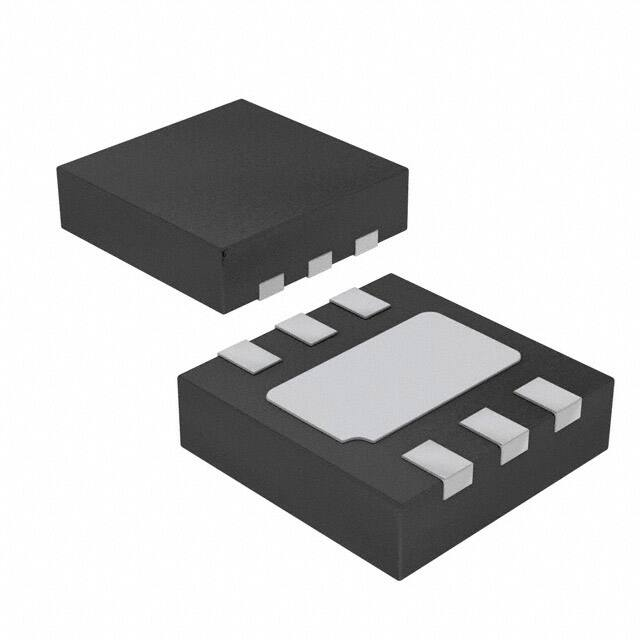

 | | AL5811FF-7 | LED/照明驱动器-电源管理 | IC LED DRIVER LIN DIM 75MA 6DFN | 在线订购 |
