ADT7320 / ADT7420 16位数字I2C温度传感器
ADI公司的传感器（ADT7320/ADT7420 16-Bit Digital I2C Temperature Sensors）适用于工业，监控和医疗设备应用中的高精度应用
发布时间：2018-06-14
ADI公司的 ADT7320和ADT7420是高精度数字温度传感器。它们包含一个内部带隙基准，一个温度传感器和一个16位模数转换器（ADC），用于监控温度并将其数字化，分辨率为+ 0.0078°C。默认情况下，ADC分辨率设置为13位（+ 0.0625°C）。ADC分辨率是用户可编程模式，可通过串行接口进行更改。
ADT7320和ADT7420保证在2.7 V至5.5 V的电源电压下工作。工作电压为3.3 V时，平均电源电流通常为210μA。这些器件具有关断模式，可关断器件，并在3.3 V时提供典型值为2.0μA的关断电流。这些传感器的额定工作温度范围为-40°C至+ 150°C。CT引脚为开漏输出，当温度超过可编程临界温度限值时，该输出变为有效。INT引脚也是漏极开路输出，当温度超过可编程限值时，该输出变为有效。INT引脚和CT引脚可以在比较器或中断模式下工作。ADT7320和ADT7420采用LFCSP封装，是RTD和热敏电阻更换，工业控制和医疗设备的理想选择。
ADT7320 / ADT7420 16位数字I2C温度传感器特性
高性能
在-10°C至+ 85°C，3.0 V时±0.20°C
±0.5°C，-20°C至+ 105°C，2.7 V至3.3 V
温度准确度
16位分辨率：+ 0.0078°C
超低温漂：0.0073°C
NIST可追溯或等效
上电时快速第一次温度转换为6 ms
易于实施
用户无需进行温度校准/校正
无需线性校正
I 2 C兼容接口
低电量
节能每秒1个样本（SPS）模式
在正常模式下，3.3 V典型值为700μW
关断模式下3.3 V典型值为7μW
工作范围广
温度范围：-40°C至+ 150°C
电压范围：2.7 V至5.5 V.
可编程中断
临界超温中断
过温/欠温中断
16引脚，4 mm x 4 mm LFCSP封装
ADT7320 / ADT7420 16位数字I2C温度传感器应用
RTD和热敏电阻更换
医用器材
激光二极管温度控制
食品运输和储存
HVAC
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADT7420UCPZ-RL7 | SENSOR TEMPERATURE I2C 16LFCSP | 在线订购 | ||
 | | ADT7420UCPZ-R2 | SENSOR TEMPERATURE I2C 16LFCSP | 在线订购 | ||
| | ADT7320UCPZ-R2 | SENSOR TEMPERATURE SPI 16LFCSP | 在线订购 | ||
 | | ADT7320UCPZ-RL7 | SENSOR TEMPERATURE SPI 16LFCSP | ￥57.50000 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 410-221 | 线性 - 比较器 | PMODTMP2 THERMOMETER/THERMOSTAT | 在线订购 | |
 | | EVAL-ADT7420FBZ | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL BOARD TEMP SENSOR ADT7420 | 在线订购 | |
 | | EVAL-ADT7320FBZ | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | ADT7320 - Temperature Sensor Evaluation Board | 在线订购 | |
 | | EVAL-CN0172-SDPZ | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL BOARD FOR ADT7320 | 在线订购 | |

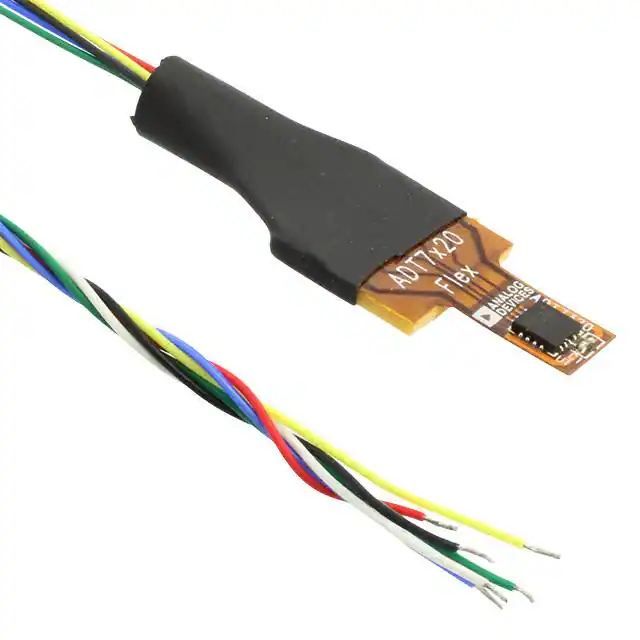

 | | EVAL-ADT7X20EBZ | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD EVALUATION ADT7X20 | 在线订购 | |
 | | EVAL-ADT7420-PMDZ | 线性 - 比较器 | EVAL-ADT7420-PMDZ | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| ADT7320_中文资料 | | 1338KB | 2016/06/24 | 260次 |  |
| SM7320 50V-100V0.3A非隔离LED恒流电源芯片B | | 132KB | 2016/05/09 | 286次 | |
| SM7320 50V-100V 300mA筒灯恒流驱动控制芯片非 | | 317KB | 2016/05/11 | 342次 | |
| SM7320(50V-100V)300mA非隔离led恒流驱动电 | | 3532KB | 2016/05/25 | 296次 | |
| SM7320_50V-100V_300mA非隔离恒流开关电源芯片方案 | | 535KB | 2016/09/15 | 342次 | |
| PT7320-51_2_-1W数据手册 | | 234KB | 2016/12/21 | 280次 | |
| SM7320 芯片电源方案 | | 2150KB | 2015/12/11 | 336次 | |
| MAX7320中文资料pdf | | 666KB | 2008/05/07 | 362次 | |
| ADT7320中文资料 | | - | | ||
| ADT7320datasheet | | - | |
